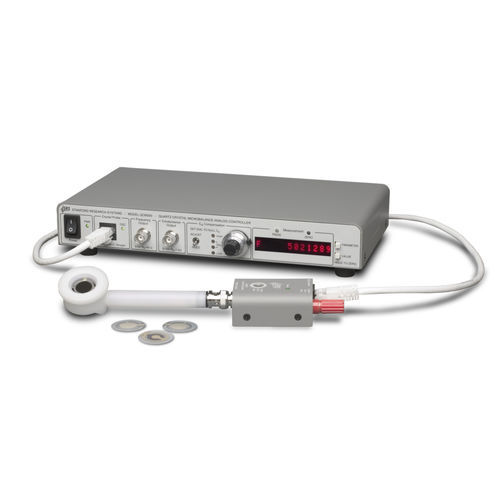

実験用マイクロバランス QCM200

デジタル

QCM200水晶振動子マイクロバランスは、表面または表面近傍、または薄膜内で発生するプロセスの質量と粘度を測定します。このシステムには、コントローラー、水晶発振器エレクトロニクス、水晶ホルダー、水晶振動子3個、Windowsソフトウェアが含まれています。 この装置は、5MHz、ATカット水晶振動子の共振周波数と抵抗を読み取る。共振周波数は、水晶表面に蒸着された物質の質量の一次関数として変化する。共振時の抵抗は、水晶表面に接触する材料（フィルムまたは液体）の粘性／弾性によって変化する。 重量測定装置として、QCM200はマイクログラムからナノグラムの端数までの質量を測定できる。検出限界は原子のサブモノレイヤーに相当する。相転移、膨潤、架橋などのコンフォメーション変化の観察が容易に行える。 特に高負荷（最大5kΩ）に対応するように設計されており、損失性のフィルムや粘性の高い液体にも対応する。 QCM200は、周波数カウンターと抵抗計を内蔵したスタンドアローンの装置である。直列共振周波数と抵抗が測定・表示され、周波数に比例したアナログ出力があり、ポテンショスタットとのインターフェースに使用できます。QCM200は、フロントパネルまたはRS-232インターフェースを使用したPCから操作できます。リアルタイムのデータ収集、表示、解析、保存用にWindowsソフトウェアが提供されます。周波数と抵抗の両方のトレンドを見ることができます。重要なイベントをタイムスタンプするためのユーザー・タグが用意されています。
