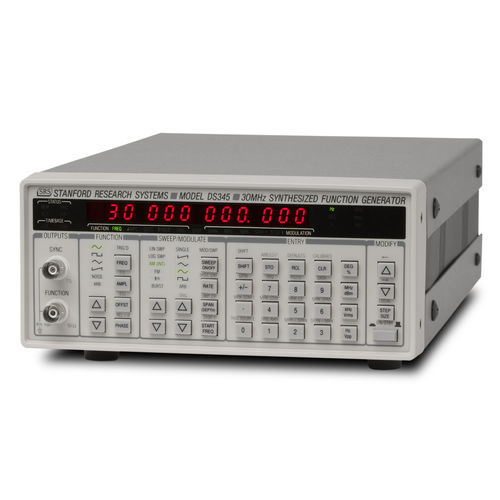

機能発電機 DS345

ダイレクト デジタル合成スイープ モード

DS345ファンクション・ジェネレータは、革新的な直接デジタル合成（DDS）アーキテクチャを採用した、フル機能の30 MHz合成ファンクション・ジェネレータです。優れた周波数分解能（1 µHz）で多くの標準波形を生成し、AM、FM、バースト、PM、周波数スイープなどの多彩な変調機能を備えています。また、40Mサンプル/秒の高速更新レートで任意波形を生成します。 機能と出力 DS345は、最大30.2 MHzの正弦波と方形波、および最大100 kHzの三角波とランプ波形を生成します。すべての機能の周波数分解能は1 µHzです。標準波形に加え、広帯域（10 MHz）のホワイトノイズ源も備えています。 ファンクション出力とTTL SYNC出力の両方が、フローティングのフロントパネルBNCコネクターから出力されます。両出力とも出力インピーダンスは50Ωで、アースグランドに対して±40Vまでフローティング可能です。すべてのファンクション出力の振幅は10mVppから10Vppまで3桁の分解能で調整可能で、Vp、Vpp、VrmsまたはdBmで表示できます。さらに、標準TTLおよびECL出力レベルも選択できます。 背面パネルには、さらに便利なコネクタが用意されています。トリガ入力は、任意の波形、変調パターン、スイープ、バーストをトリガするために使用され、TTLトリガ出力は、外部デバイスをスイープやバーストに同期させるために提供されます。スイープ出力は、周波数スイープに同期して0V～10Vのランプを生成します。スイープ・マーカー出力により、周波数スイープの特定部分をオシロスコープ上で強調表示することができます。
