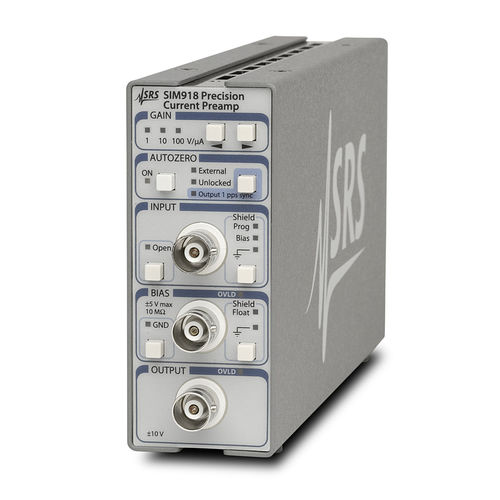

電流前置増幅器 SIM918

精密電子式バンド幅

SIM918 電流プリアンプは、入力オフセット電圧を最小限に抑えなければならないアプリケーションに最適です。2つの入力（電流入力と電圧バイアス）間のDC電圧差は2秒ごとに正確に測定され、ヌル化されます。その結果、入力オフセット電圧が10 µV未満の電流アンプが得られます。このオートゼロ機能は、リモートまたはフロント・パネルからオン/オフできるので、繊細なアプリケーションにも柔軟に対応できます。 電流アンプとして、SIM918は15fA/√Hzという低い入力ノイズと調整可能な電流利得（106～108V/A）を提供します。出力電圧範囲は、すべてのゲイン設定で±10 Vです。入力バイアス電流は2pA（DC）未満で、帯域幅は最大22kHz（ゲイン依存）です。 仮想グランド電位を外部DCソースに設定するための電圧バイアス入力がある。この入力は±5 Vの範囲で設定できます。バイアス電圧は内部で接地できます。 オートゼロ同期入出力接続もある。内部オートゼロモードでは、このポートは内部スイッチング回路に同期した1パルス/秒（pps）出力を提供する。外部モードでは、0.9～1.1ppsの入力信号が回路を同期させるための基準を生成する。 SIM918は、配線と接地の柔軟性を最大限に高めています。電流入力BNCのシールドは、シャーシグランド、バイアス電圧、またはリアパネルのプログラム入力（必要に応じてフローティングのままにすることも可能）のいずれかに切り替えることができます。プログラム入力では、ユーザーは入力ケーブルのシールド導体を介して実験に励起電位を供給でき、励起電流は中心導体を通ってSIM918に流れます。
