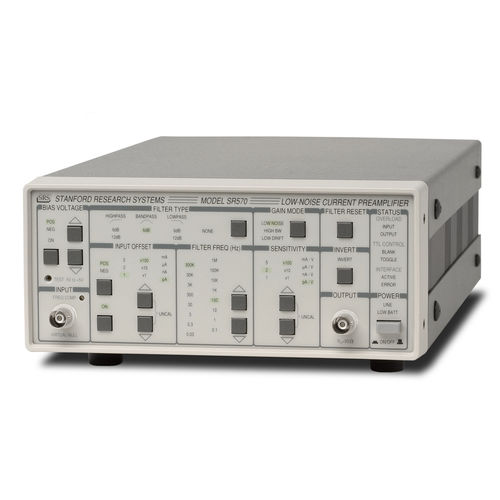

電流前置増幅器 SR570

卓上型低雑音

SR570は、1pA/Vという大きな電流利得が得られる低ノイズ電流増幅器です。高い利得と帯域幅、低ノイズ、多くの便利な機能により、SR570はフォトニック、低温などの様々な測定に最適です。 ゲイン SR570は、1pA/Vから1mA/Vの感度設定があり、1-2-5の順序で選択することができます。また、その間の感度を選択できるバーニアゲイン調整も装備しています。 また、アンプの各段にゲインを割り当てることで、機器の性能を最適化することができます。ローノイズモードでは、アンプのフロントエンドにゲインを配置し、ノイズ性能を向上させます。高帯域モードでは、アンプの後段にゲインを割り当て、フロントエンドの周波数特性を向上させます。低ドリフトモードでは、入力アンプを超低入力電流のオペアンプに置き換え、機器のDCドリフトを最大1000分の1に低減しています。 ブロック図 フィルター SR570には2つの1次RCフィルターが搭載されており、カットオフ周波数とタイプをフロントパネルから設定することができます。このフィルターは、6 dB/oct ロールオフのローパスまたはハイパスフィルターとして、あるいは 6 dB/oct ロールオフのバンドパスフィルターとして設定することが可能です。カットオフ周波数は、0.03Hzから1MHzまで、1-3-10シーケンスで調整可能です。長いフィルタ時定数を使用する場合、測定器のオーバーロード回復時間を短縮するために、フィルタリセットボタンが含まれています。 入力オフセットとDCバイアス 入力オフセット電流を調整することで、望ましくないDCバックグラウンド電流を抑制することができます。オフセット電流は±1pAから±1mAまで、約0.1%刻みで指定できます。
