フェーズソフトウェア Compound Layer Module

試験用計算プロセス

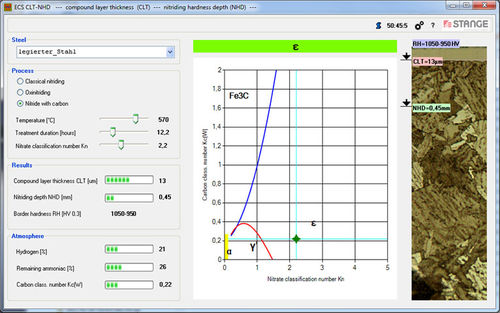

化合物層モデュールの特徴 異なる窒化処理工程における予想化合物層厚CLT、窒化硬さ深さNHDおよびケース硬さRHを処理温度、処理時間および窒化電位Knに依存して計算する新規な方法を開発した。 計算は、異なる炉と異なるバッチでの多数の試験結果に基づいています。これらの試験結果は、最も使用されている鋼種のうち、最大31種（現在）の鋼種が統合された鋼種データベースに保存されています。 従来の計算プログラムとは対照的に、新しい実用的な計算基盤により、計算アルゴリズムが大幅に高速化されました。これにより、値の変更ごとに即座に自動で再計算を行い、結果を遅滞なく表示することが可能になりました。 ユーザーにとっての大きなメリットは、パラメータ変更時にすぐに効果を評価することができ、窒化処理のフィーリングをつかむことができることです。計算結果は、CLTとNHDについてはトレンドと値で出力され、ケース硬度の場合は予想される範囲が表示されます。 選択されたプロセスに応じて、水素含有量、残存アンモニア量、浸炭電位Kc(W)や解離度などの雰囲気値を計算して表示します。 実際の作業点は、フェーズ（ε，γ'，α，Ｆｅ３Ｃ）を考慮できるように、選択されたプロセスに応じて、修正されたリーラー図および／またはクンツェ図に表示される。 期待される層構造は、解釈しやすい断面表現で表示されます。
