CNCスイス旋盤 SR-20R IV Type A & B
硬質2 リード4スピンドル

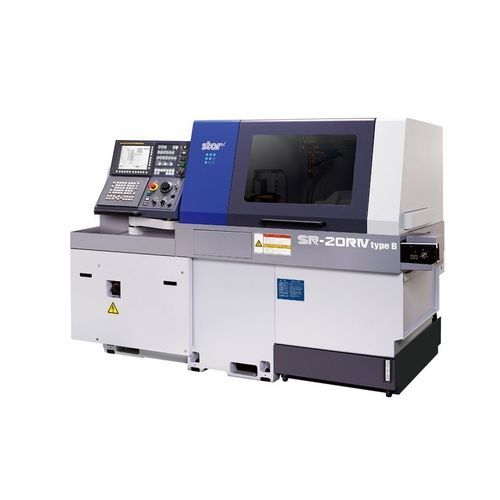

CNCスイス旋盤 - SR-20R IV Type A & B  - Star CNC Machine Tool Corp. - 硬質 / 2 リード / 4スピンドル
CNCスイス旋盤 - SR-20R IV Type A & B  - Star CNC Machine Tool Corp. - 硬質 / 2 リード / 4スピンドル
CNCスイス旋盤 - SR-20R IV Type A & B  - Star CNC Machine Tool Corp. - 硬質 / 2 リード / 4スピンドル - 画像 - 2
CNCスイス旋盤 - SR-20R IV Type A & B  - Star CNC Machine Tool Corp. - 硬質 / 2 リード / 4スピンドル - 画像 - 3
お気に入りに追加する
商品比較に追加する


特徴

制御タイプ
CNC
構造
硬質
スピンドル数
2 リード, 4スピンドル
ツールステーション数
27ツール
応用
ドリル
性能
精密
その他の特徴
Y軸付
複合機能
ミリング
直径

20 mm
(0.79 in)

回転速度

8,000 rpm, 10,000 rpm
(50,265.482 rad.min-1, 62,831.853 rad.min-1)

早送り速度X

35 m/min

早送り速度Z

35 m/min

公称出力

2.2 kW, 3.7 kW
(3 hp, 5 hp)

切削油の容量

170 l
(45 gal)

全長

1,200 mm
(47 in)

全幅

2,334 mm
(92 in)

全高

1,700 mm
(67 in)

重量

2,600 kg
(5,732 lb)

詳細

精度と正確さが要求される様々な産業に適応する複雑な加工機能 27ポジションのツールステーションで最大41本の工具を収容 様々な工具オプションに対応したクロスドリル/フライス加工用フルB軸 Y軸制御機能を標準装備した、特にバックワーク用に設計された刃物台 高剛性構造により、公差の厳しい加工でも安定し、工具寿命を延長 ビルトインモーターとビルトインセンサーにより、割り出し精度を向上 スターモーションコントロールシステムを搭載し、より高い精度と操作性を実現 標準付属品と機能 空気圧ユニット 自動集中給油ユニット クーラントレベル検出器 ドアインターロックシステム 工具折損検知装置 部品排出検知装置 回転ガイドブシュ駆動装置 回転ガイドブッシュユニット メイン/サブコレット C軸制御(メイン/サブ) 主軸クランプユニット(メイン/サブ) 5ステーションツールホルダー(12mm) 2ステーションツールホルダー(12mm) メイン刃物台工具回転駆動ユニット クロスミリングツールユニット(3ツールタイプ) 角度調整式電動工具ユニット(Aタイプ) B軸制御電動工具ユニット(タイプB) 4スピンドルスリーブホルダー 背面8スピンドルユニット 電動アタッチメントB用駆動ユニット Y軸制御背面刃物台 部品排出装置(スプリング式) 部品コンベア 回転ガイドブシュ用エアパージ サブスピンドルエアパージユニット サブスピンドルエアブローユニット 作業灯 リークブレーカー オプションアクセサリーと機能 クーラント流量検出器 水除去ユニット ビーコン 機械内部品受け 部品分離ユニットA 主軸インナーチューブ 部品排出装置(エアシリンダ式) 回転マジックガイドブシュユニット ガイドチューブ付部品取り出し装置 部品ストッパーユニット クーラントユニット 2.5MPa

---
