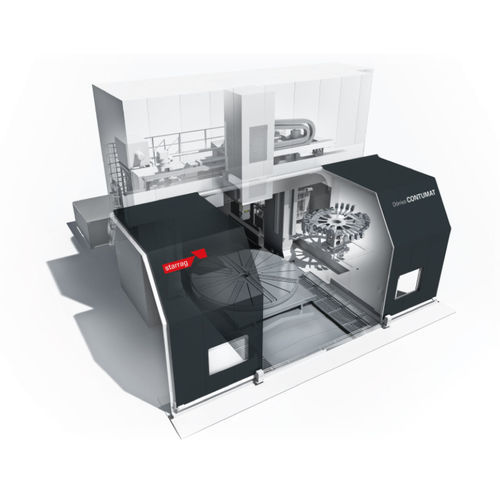

CNC旋盤 Dörries CONTUMAT VC-V series

横型4軸ダブルコラム

VC-Vは、VCシリーズのツインコラムポータルデザインを貫く可動テーブルを追加することで、大型部品の加工に究極の柔軟性を提供します。標準的な旋盤の「オンセンター」加工機能に加えて、VC-Vマシンは偏心フィーチャーを加工することができます。VC-Vは、標準装備のフライス・ドリルアタッチメントを使用することで、最大で直径12,000mm、重量350トンの部品のフル5面加工が可能です。 Y軸を持つ機械では、コンポーネントを任意の位置で加工することができます。ターニングテーブルはスライディングベッド上に設置されます。デフォルトのY軸の移動量は、機械サイズのスイング径に対応していますが、あらゆる用途に合わせて調整することが可能です。 パレタイジング 自動ワークピース交換装置により、セットアップのダウンタイムを短縮し、製造の柔軟性を高めます。 ツールマガジン デリース社の旋盤は、柔軟なツールハンドリングシステムを提供します。多機能ディスクマガジンは最大72ポケット、チェーン式マガジンは最大100ポケット、ダブルグリッパーユニット付きコラムマガジンは最大210ポケットを提供します。 ヘッドアタッチメント 様々なヘッドアタッチメントが用意されています。アンギュラーミリングヘッド、ユニバーサルスイベルヘッド、フェーシングヘッド、グラインディングスピンドルなど、さまざまなヘッドがあります。 オプションのボーリング、ミーリング、グラインディング 本機には37kWのボーリング・ミーリング駆動装置を搭載することができます。また、研削加工も可能です。 主軸駆動／C軸駆動 メインドライブは、非同期モーターを搭載した1つまたは2つの電動プリロードドライブユニットによって駆動されます。出力は最大で2 x 60 kWです。
