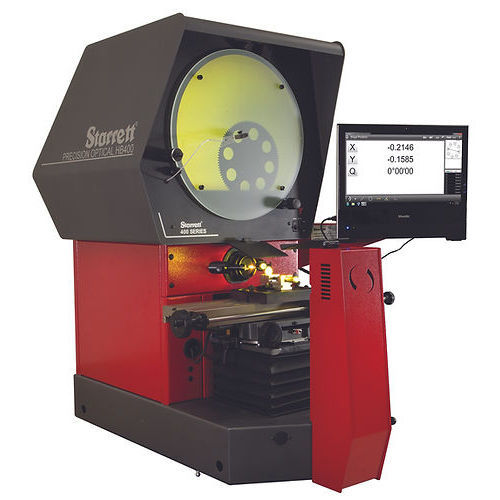

横型プロファイル プロジェクター HB400

デジタルベンチトップ

HB400オプティカルコンパレータは、直径16インチ（400mm）のビューイングスクリーン、LED照明、110ポンド（50kg）のワークステージ耐荷重を備え、卓越した性能を発揮します。光学式またはビデオ式エッジ検出機能付きがあり、測定対象物のエッジを特定する際のオペレーターの主観を排除します。バヨネット式レンズマウントシステムは、OV2ズームまたはTOV2固定テレセントリック倍率ビデオカメラシステムだけでなく、6種類の交換可能な固定レンズにも対応します。電動ステージ、完全自動CNC制御、スイングアウェイ・ランプハウスはすべてオプション機能です。このコンパレーターは、これまで床置き型でしか得られなかった性能を提供します。 - 16" x 6" X-Yトラベル・ワークステージ（400mm x 150mm） - ハードアルマイト処理されたステージ・ツーリング・プレートを備えたオールメタル構造 - シングルバヨネット式レンズマウントシステム - コリメートコンデンサー、イエロー/グリーンフィルター、アクセサリーの取り付け可能 - X軸、Y軸ともに20μin（0.5μm）分解能のリニアエンコーダ（ガラススケール - LEDプロファイルおよび表面照明 - 固定式二重光ファイバー表面照明 - Q軸読み出しによる正確な角度測定用デジタル分度器（分解能1フィート - MetLogix™ M1タブレット、M2またはM3測定ソフトウェアタッチスクリーンとPC、またはMxシリーズデジタル読み取り装置で使用可能。 - すべての軸で微調整が可能 - X軸のクイックリリースメカニズム オプション - 交換可能な6つの固定倍率レンズ（10倍、20倍、25倍、31.25倍、50倍、100倍 - オプションで5倍固定または交換可能なレンズシステムも特注可能 - 自動光学エッジ検出 - 自動ビデオエッジ検出（OV2またはTOV2ビデオカメラとM3ソフトウェアでのみ使用可能）
