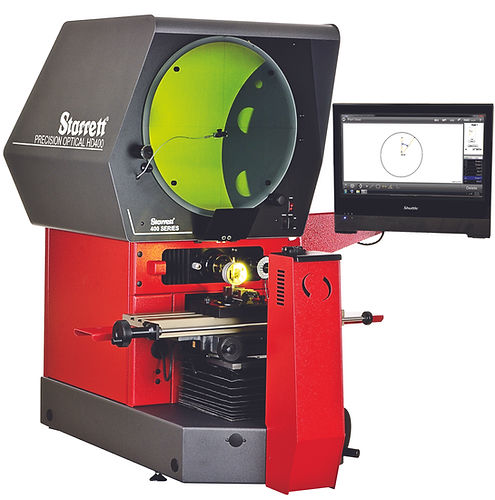

ベンチトッププロファイル プロジェクター HD400

横型デジタル

HD400は、2つの倍率レンズまたはビデオカメラアダプターを瞬時に切り替えることができる2レンズマウントのデュアルレンズ光学コンパレーターです。HD400は16インチ（400mm）トラベルワークステージを標準装備しています。オプションの自動エッジ検出機能またはビデオエッジ検出機能により、測定対象物のエッジを検出する際の作業者の主観を排除します。バヨネット式レンズマウントシステムは、6種類の交換レンズのほか、OV2ズームまたはTOV2固定テレセントリック倍率ビデオカメラシステムに対応しています。電動ステージ、完全自動CNC制御、スイングアウェイランプハウスはすべてオプション機能です。 - 16" x 6" (400mm x 150mm) X-Yトラベルワークステージ - ハードアルマイト処理されたステージツーリングプレートを備えたオールメタル構造 - 直径16インチ（400mm）スクリーン - デュアルレンズマウントシステム - コリメートコンデンサー（イエロー/グリーンフィルター付き）、アクセサリーの取り付け可能 - X軸、Y軸ともに20μインチ（0.5μm）分解能のリニアエンコーダ（ガラススケール - LEDプロファイルおよび表面照明 - 完全に収納可能なフレキシブルな二重光ファイバー表面照明 - Q軸読み取りによる正確な角度測定用デジタル分度器（分解能1フィート - 正確なねじ形状検査用のねじ山調整 - MetLogix™ M1タブレット、M2またはM3 PCベースタッチスクリーン測定ソフトウェアまたはMxシリーズデジタル読み取りシステムで使用可能 - すべての軸で微調整が可能 - X軸のクイックリリースメカニズム - 交換可能な6つの固定倍率レンズ（10倍、20倍、25倍、31.25倍、50倍、100倍 - 自動光学エッジ検出 - 自動ビデオエッジ検出（OV2またはTOV2ビデオカメラとM3ソフトウェアでのみ使用可能）
