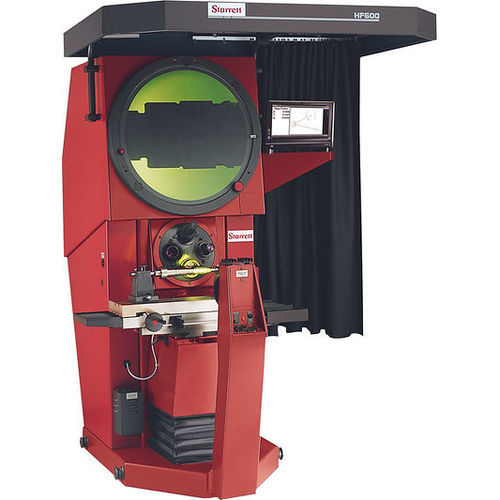

床置きプロファイル プロジェクター HF600

横型

HF600はQCラボから製造現場まで、あらゆるアプリケーションのスタンダードです。HF600コンパレータは、オプションの倍率レンズを即座に選択できる4ポジションのレンズ・ターレットを備えています。オプションのOV2またはTOV2ビデオカメラシステムを挿入すると、コンパレータはビデオ計測システムに変わります。HF600は、幅広い産業や用途に対応し、小型から大型のワークまで、高精度、高耐久性、高能率の測定を実現します。HF600は、直径、半径、角度、線、点、傾き補正などの形状測定に2D測定ソフトウェアを使用します。高度なソフトウェアは、CADファイルのインポート、リバースエンジニアリング用のCADデータのエクスポート、標準およびカスタムレポート、イーサネットネットワーキングなどの多くのツールも提供できます。 - 12" x 8" X-Y移動ステージ (300 x 200mm) - ニッケルメッキのステージツーリングプレートを備えたオールメタル構造 - 直径24インチ（600mm）スクリーン、精密クロスラインとオーバーレイクリップ付き - モーター駆動X軸およびY軸標準装備 - ジョイスティックによる2軸パワードライブと微調整用可変速度コントロール - レンズ4枚収納可能な投射レンズターレット（レンズは付属しません） - ターレットにコンデンサーシステム、イエロー/グリーンフィルターを搭載。 - ステージ耐荷重：150kg（330ポンド）（均等配分） - センター間のワークステージ容量 17.5インチ（440mm） - 完全格納式二重光ファイバー表面照明 - 20μインチ（0.5μm）分解能 ハイデンハイン製リニアスケール
