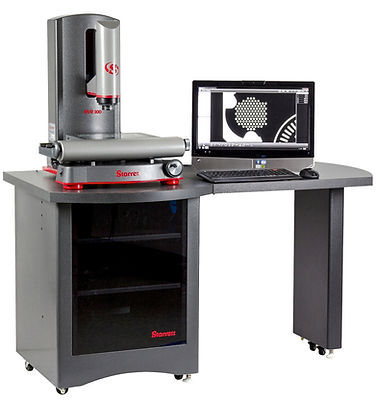

視覚測定システム MVR 300 FOV

視野(FOV)ビデオ自動

MVR手動画像計測システムは、品質管理のために迅速な測定が必要な場合に最適です。専用のズーム光学系、またはミクロンレベルの分解能を実現する交換可能なズーム光学系やテレセントリック・レンズに対応するクイックチェンジ・バヨネット・レンズ・マウントをご用意しています。最大視野(FOV)は0.93インチ(24mm)で、シームレスに統合されたステージモーションにより、MVR 300は最大12インチ(300mm)までの長さのパーツの測定が可能です。オペレーター・インターフェースはMetLogix™ M3ソフトウェアで、パーツのライブ・ビデオ画像に加え、ジオメトリ・ツールとデジタル測定値を表示します。部品の画像はズームを使用してサイズを変更でき、測定はタッチスクリーンモニターのフィーチャーに触れるだけで行えます。MVRのハードウェアには、最高の安定性を実現する花崗岩のベース、スムーズで正確なステージモーションを実現する高精度リニアガイド、可変速度制御を備えたモーター駆動のZ軸などがあります。 - Zトラベル：8インチ（200 mm） - ハンドホイールによる手動X-Y位置決め - 可変速度制御によるモーター駆動のZ軸位置決め - MetLogix™ M3計測ソフトウェア - ビデオエッジ検出（VED） - ステージモーションに統合された視野（FOV）測定 - レニショースケールによる 20µin（0.5μm） の X/Y 分解能 - カラーデジタルビデオカメラ - コリメート LED サブステージ照明 - リングライト LED 表面照明 - 花崗岩ベース - 専用または交換可能なテレセントリック光学系 - 交換可能なテレセントリック光学系用クイックチェンジバヨネットレンズマウント - 交換可能なテレセントリックレンズ倍率：0.3倍、0.5倍、0.8倍、1.0倍、2.0倍、4.0倍 - CADファイルとの自動比較のためのDXF/FOVオプション - モジュラーシステムワークステーション - キャリブレーションスタンダード
