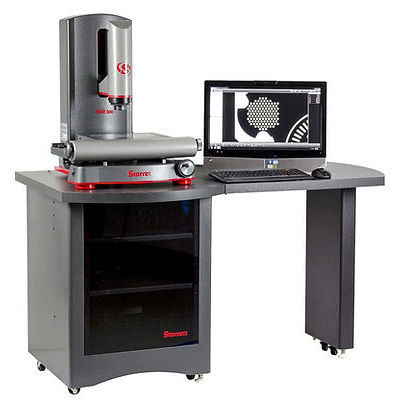

視覚測定システム MVR 300

視野(FOV)カメラビデオ

MVR手動画像計測システムは、品質管理のために迅速な測定が必要な場合に最適です。専用のズーム光学系、またはミクロンレベルの分解能を実現する交換可能なズーム光学系やテレセントリックレンズに対応するクイックチェンジ・バヨネット・レンズマウントをご用意しています。最大視野(FOV)は0.93インチ(24mm)で、シームレスに統合されたステージモーションにより、MVR 300は最大12インチ(300mm)までの長さのパーツの測定が可能です。オペレーター・インターフェースはMetLogix™ M3ソフトウェアで、パーツのライブ・ビデオ画像に加え、ジオメトリ・ツールとデジタル測定値を表示します。部品の画像はズームを使用してサイズを変更でき、測定はタッチスクリーンモニターのフィーチャーに触れるだけで行えます。MVRのハードウェアには、最高の安定性を実現する花崗岩のベース、スムーズで正確なステージモーションを実現する高精度リニアガイド、可変速度制御を備えたモーター駆動のZ軸などがあります。 - Zトラベル：8インチ（200 mm） - ハンドホイールによる手動X-Y位置決め - 可変速度制御によるモーター駆動のZ軸位置決め - MetLogix™ M3計測ソフトウェア - ビデオエッジ検出（VED） - ステージモーションに統合された視野（FOV）測定 - レニショースケールによる 20µin（0.5μm） の X/Y 分解能 - カラーデジタルビデオカメラ - コリメート LED サブステージ照明 - リングライト LED 表面照明 - 花崗岩ベース - 専用または交換可能な6.5:1ズームレンズ - 交換可能なズーム光学系用クイックチェンジバヨネットレンズマウント - ズーム光学系用補助レンズ： 0.5倍、1.5倍、2.0倍 - CADファイルとの自動比較のためのDXF/FOVオプション - モジュラーシステムワークステーション - キャリブレーションスタンダード - ネジ測定ソフトウェアモジュール - 部品固定装置とワーク保持装置
