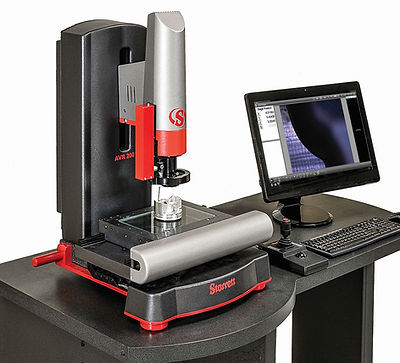

視覚測定システム AVR 200 FOV

幾何学視野(FOV)ビデオ

AVR CNC自動画像測定システムは、繰り返し測定やCADファイルとの自動比較に最適です。システムは、ミクロンレベルの分解能と正確な視野（FOV）測定用に、交換可能なテレセントリックレンズまたは専用ズームレンズを用意しています。最大FOV0.93" (24mm)のAVR200は、最大8" (200mm)までのパーツの測定が可能です。オペレータインターフェースはMetLogix™ M3ソフトウェアで、ワークのライブビデオ画像とジオメトリツール、デジタル測定値を表示します。部品の画像はズームを使用してサイズを変更でき、測定はタッチスクリーンモニタのフィーチャーに触れるだけで行えます。M3ソフトウェアの機能には、3軸測定や2次元形状（点、線、角度、長方形、スロット、ブロブ）も含まれます。システムはタッチプローブにも対応しています。 - Zトラベル：8インチ（200mm） - フルCNC X-Y-Z位置決め、またはジョイスティックとトラックボール付きペンダントを使用した電動マニュアル位置決め - Metlogix™ M3 計測ソフトウェア - ビデオエッジ検出（VED） - ステージモーションに統合された視野（FOV）測定 - X、Y、Z 軸の 4μin（0.1μm） レニショースケール（一部のモデルで使用可能） - カラーデジタルビデオカメラ - コリメート LED サブステージ照明 - リングライト LED 表面照明 - 御影石ベース - テレセントリック光学系用クイック交換バヨネットまたは固定レンズマウント - 交換可能なバヨネットマウントレンズ - 0.30x、0.50x、0.80x、1.0x、2.0x、4.0x テレセントリック光学部品 - レニショータッチプローブキット - 2 または 4 ベイタッチプローブチェンジラック - CAD ファイルと自動比較する DXF/FOV オプション - モジュラーシステムワークステーション - キャリブレーションスタンダード - パーツ固定具とワーク保持装置
