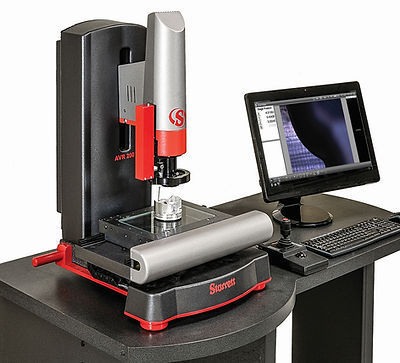

視覚測定システム AVR 200

幾何学視野(FOV)ビデオ

AVR CNC自動画像測定システムは、繰り返し測定やCADファイルとの自動比較に最適です。システムは、ミクロンレベルの分解能と正確な視野（FOV）測定用に、交換可能なテレセントリックレンズまたは専用ズームレンズを用意しています。最大FOV0.93" (24mm)のAVR200は、最大8" (200mm)までのパーツの測定が可能です。オペレータインターフェースはMetLogix™ M3ソフトウェアで、ワークのライブビデオ画像とジオメトリツール、デジタル測定値を表示します。部品の画像はズームを使用してサイズを変更でき、測定はタッチスクリーンモニタのフィーチャーに触れるだけで行えます。M3ソフトウェアの機能には、3軸測定や2次元形状（点、線、角度、長方形、スロット、ブロブ）も含まれます。システムはタッチプローブにも対応しています。 - Zトラベル：8インチ（200mm） - フルCNC X-Y-Z位置決め、またはジョイスティックとトラックボール付きペンダントを使用した電動マニュアル位置決め - Metlogix™ M3 計測ソフトウェア - ビデオエッジ検出（VED） - ステージモーションに統合された視野（FOV）測定 - X、Y、Z 軸の 4μin（0.1μm） レニショースケール（一部のモデルで使用可能） - カラーデジタルビデオカメラ - コリメート LED サブステージ照明 - リングライト LED 表面照明 - 御影石ベース - 専用6.5:1または12:1CNCズーム光学系 - 6.5-1マニュアルズームレンズ用交換式バヨネットマウントレンズ - 0.5倍、1.5倍、2.0倍のズーム光学系用補助レンズ - レニショータッチプローブキット - 2 または 4 ベイタッチプローブチェンジラック - ズーム光学系用のプログラム可能な暗視野四分円 LED 表面照明 - CAD ファイルと自動比較するための DXF/FOV オプション - モジュラーシステムワークステーション
