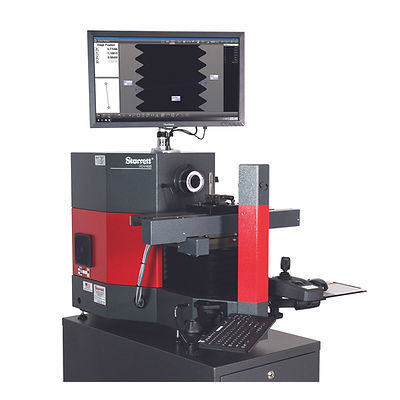

デジタルプロファイル プロジェクター HDV 400

横型ベンチトップ

HDV水平デジタル・ビデオ・コンパレータは、水平光学コンパレータと画像計測システムの長所を組み合わせたものです。HDVは従来の水平型コンパレーターと同じ構成です。ワークステージは、現場で実績のあるスターレットのコンパレーターと同じです。HDVシステムの中心は、高解像度5メガピクセルのデジタルビデオカメラと組み合わされた、特許取得済みのユニークな設計の交換レンズ取り付けシステムです。このシステムには7種類のテレセントリックレンズが用意されており、ミクロンレベルの解像度と0.001%という低い光学歪率により、正確な視野（FOV）測定が可能です。MetLogix™M3ソフトウェアを使用すると、DXF CADファイルをインポートし、CADファイルから直接2D Go/No-Goデジタルオーバーレイを作成できます。ビデオエッジ検出（VED）により、インポートしたファイルと検査対象パーツのビデオ画像をリアルタイムで相互作用させることができます。生産性、スピード、精度のすべてが向上します。システムは手動またはCNC制御でご利用いただけます。 - 硬質アルマイト仕上げのステージ・ツーリング・プレートとライザーを備えたスチールおよびアルミニウム構造 - 21.3インチ x 5.1インチ（540mm x 130mm）ワークステージ - 最大荷重110ポンド（50kg） - 2インチ（51mm）のフォーカストラベル - ハンドホイールによる手動X-Yおよびフォーカス位置決め、またはジョイスティックとトラックボールによるCNC位置決め - ハイデンハイン社製ガラススケールによる20µin（0.5µm）のXおよびY分解能 - 表面およびプロファイル照明用LED照明 - 5メガピクセルのカラービデオカメラ（2448 x 2058ピクセル） - 24インチ（60cm）タッチスクリーン・カラーモニター（1920 x 1080ピクセル）に表示されるソフトウェアと部品画像 - 1.14"～0.09"（29mm～2.3mm）の視野に対応する6つの交換可能テレセントリックレンズ（特許US 9,360,435 B2） - 交換可能な6.5:1ズーム光学系
