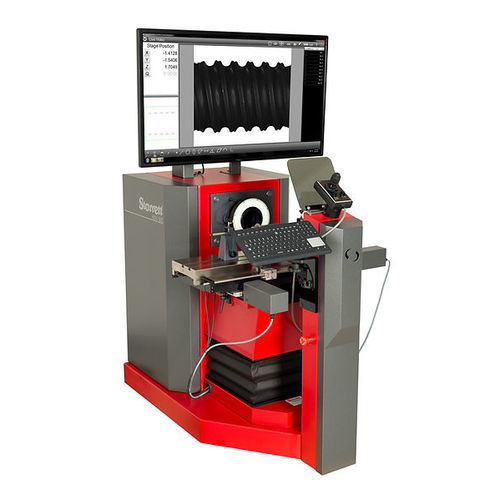

デジタルプロファイル プロジェクター HDV 500

横型床置き

HDV500 CNCデジタルビデオコンパレータは、大型の床置き型水平光学コンパレータと画像計測システムの長所を兼ね備えています。HDV500は、20" x 8" (500mm x 200mm)の長いX-Yステージと頑丈なスチール構造を持っています。ワークステージは人気の高いHF600やHF750と同じです。HDVシステムの心臓部は、高解像度5メガピクセルのデジタルビデオカメラへの独自設計のレンズ交換式マウントシステム（特許出願中）です。HDV500には、ミクロンレベルの分解能と正確な視野（FOV）測定を実現する3種類のテレセントリックレンズオプションが用意されています。MetLogix™ M3 Metrologyソフトウェアを使用すると、DXF CADファイルをインポートして、CADファイルから直接2D Go-No-Goデジタルオーバーレイを作成できます。ビデオエッジ検出（VED）により、インポートしたファイルと検査対象部品のビデオ画像をリアルタイムで相互作用させることができます。生産性のスピードと精度が向上します。 - ニッケルメッキのステージツーリングプレート付きスチール構造 - 21.3インチ x 5.1インチ（540 x 130mm）ワークステージ天板 - CNC制御 - 330ポンド（150kg）の最大積載量 - 3インチ（75mm）フォーカストラベル - 15°バーニアスケールによるヘリックス角度調整 - ジョイスティックおよびトラックボールによるX-Yおよびフォーカス位置決め - 20μin（0.5μm）のXおよびY分解能のハイデンハイン製ガラススケール - 表面およびプロファイル照明用LED照明 - 5メガピクセル白黒デジタルビデオカメラ（2448 x 2058ピクセル） - 床置き型 - 6.5:1ズーム光学系交換可能 - 1.4"×1.1"（34.7mm×29mm）、2.1"×1.7"（53.8mm×45mm）、3.0"×2.5"（76.5mm×64mm）を含む3つの交換可能テレセントリックレンズ。特許出願中。
