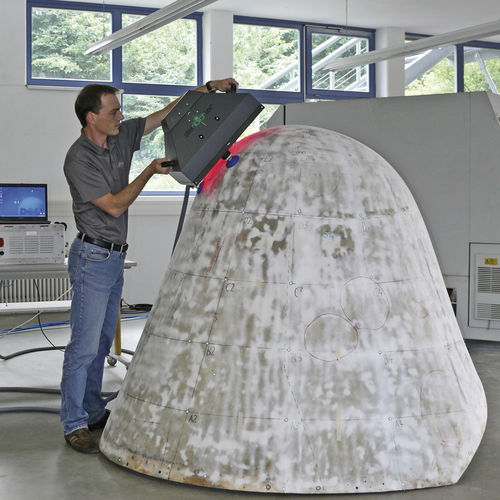

シェアログラフィー用制御装置 ISIS

シアログラフィー技術は、レーザ測定法であり、従来の電子干渉測定スペックル測定法（ESPI）の導出である。 このシアレグラフィーの適合により、非振動絶縁条件下でも現場での使用が可能になり、30nmの平面外（z 方向）のエンドユーザーに対してレーザーシアグラフィーが提供する高い測定感度を享受できます。 測定手順： Shearography センサは、レーザーダイオードから放射される斑点のレーザー光で表面を照らします。 レーザー光の反射は、観察用 CCDカメラに表面情報を運びます。 測量結果を得るには、常に参照画像と部品の荷重画像が必要です。 検査された材料は、負荷（熱熱パルス、真空など）にさらされ、局所的な変形（荷重画像）を示します。 ロードイメージから参照が減算されます。 局所的な欠陥は、負荷にさらされる動作が周囲の健全な領域とは異なることを示しています。 せん断された物体ビームを用いた微分測定方法であるため、現場での使用に適したシステムの安定性を保証します。 欠陥の変形は検出されず、変形の勾配が検出されます。 したがって、典型的なShearography 欠陥画像は、以下のアニメーションで見られるバタフライの欠陥を示しています。
