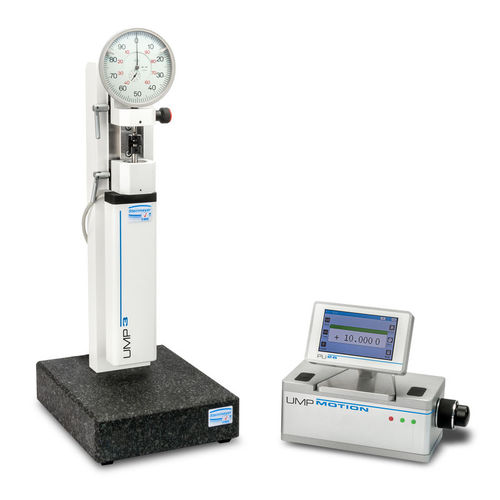

UMP3は、アナログおよびデジタルのダイヤルゲージの迅速で確実な校正に特に適しています。モーター駆動の30mm高精度トランスデューサにより、ダイヤルゲージの校正を簡単かつ安全に行うことができます。
テストするもの
- アナログ&デジタルダイヤルゲージ
- 精密指示計
- テストインジケータ
- 誘導型プローブ
システム概要
この汎用ダイヤルゲージ試験器は、アナログおよびデジタルのダイヤルゲージを迅速かつ確実に校正するために特に適しています。モーター駆動の30mm高精度トランスデューサは、人間工学に基づいたハンドホイールで正確に位置決めされ、ダイヤルゲージを簡単かつ安全に短時間で校正することができます。分離型コントロールケースの高速ボタンは、簡単なプリポジショニングを保証します。
その後、粗調整と微調整ノブを備えたハンドホイールを使って、必要な精度に安全に到達することができます。ディスプレイは独立した制御ケーシングに組み込まれており、優れたソフトウェア用のインターフェースとして機能します。
技術データ
- 測定範囲 30 mm
- 分解能 0.1 µm
- 最小の位置決めステップ 0.1 µm
- 反転範囲 < 0.15 µm
- 繰返し精度 < 0.1 µm
- 測定の不確かさ 0.08 µm + 1 * 10-6 * L
- システム精度 < 0.5 µm
- 位置決め速度 2,2 mm/sec.
- 位置決め力 15 N
- 重量 18 kg
利点
モーター駆動の変換器と付属の測定システムにより、使用が容易
独立したパーツにより、システムパーツの柔軟な位置決めが可能
迅速な微調整が可能なため、非常に繊細な操作が可能
アッベの原理を応用した高い再現性
---
