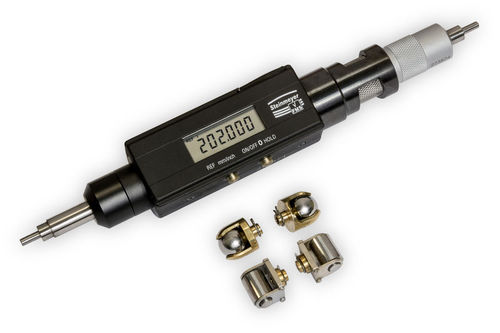

取り外し可能な測定球を使用し、内歯の歯形を測定するためのモジュール式測定ゲージです。測定範囲は、ゲージブロックの延長により205~1150mmまで拡張可能です。
技術資料
- スピンドルピッチ 1,0 mm
- ペグ径 3 mm / 6,8 mm
- 液晶ディスプレイ6 mm
- 測定範囲 25 mm / 1 inch
- 分解能 0,01 mm / 0,001 mm; 0,0005 インチ / 0,00005 インチ
- 測定力(スプリング): 7 N
メリット
- DIN 863に準拠したエラーリミット
- 回転しない(フローティング)スピンドルによる高い精度
- デジタルデータ転送のためのデータインターフェース
- ホールドバリュー機能
- PRESET値の入力と保存
- 公差値の設定
- 最小/最大メモリ、ゼロ点設定
- SET:メートル/インチ変換 (mm / inch)
- ゲージブロックの延長を追加することにより、1150mm以上のレンジを実現可能
- 内部マイクロメータの標準的なゲージブロックエクステンションを使用することができます。
---
