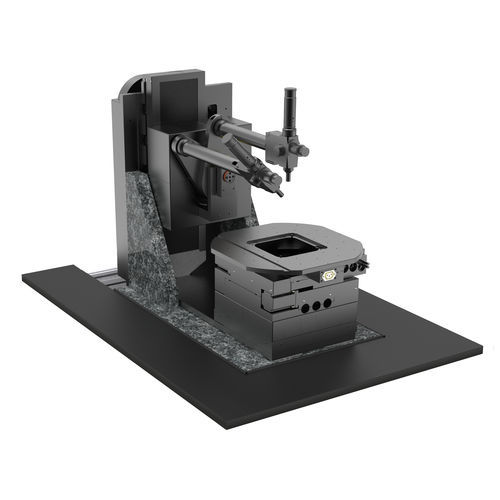

多軸配置システム 782335:009.26

8 軸リニア自動

8軸位置決めシステム / ゴニオメーター カスタマイズ可能 - 様々な角度から8軸の検査を自動化 - カメラ/センサー/照明を共通の中心点を中心に旋回させる同軸回転システム - ディスプレイの検査に最適 8軸の位置決めシステムにより、さまざまな形状のサンプルや部品の分析・検査が可能です。カメラ／センサーは、試料を挟んで傾けたり、高さを調整したりすることが可能です。また、サンプルキャリアを測定面に対して平行に傾けることで、サンプルの個体差を補正することが可能です。XY Rzポジショニングにより、カスタムカメラによる空間放射パターンのあらゆる角度からサンプルを評価することができます。 仕様 - ストローク3°×3°×365°×365mm×100mm×100mm×230mm×45°×45°。 - 繰り返し精度： 0.005 - 0.007° / 2 - 4.4 µm - 速度： 10 - 60 mm/s - 最大荷重50 - 250 N - 駆動方式：手動、ベルト（Rxj、Ryj）／ステッピングモーター、ボールネジ（XYZ）／ステッピングモーター、ベルト（Ry1、Ry2） - モーションコントローラーFMC400/450, ACS, PLCインテグレーション。 カスタマイズされたオプション： - プロセス適合性、サンプルホルダー、ヘッド/センサー - クリーンルームISO 14644-1対応バージョン（ご要望に応じてクラス1まで対応可） - ラック、防振、エンクロージャー、安全コンセプト - 吸引および循環ベルトカバー用コネクション - XYZ-Rx-Ry-Rzモーションの自由度拡大 - 位置決めタスクのための3D設計による個別ソリューションの発見
