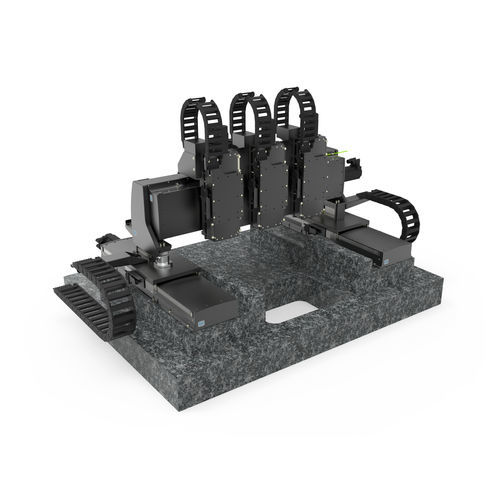

XYZ軸配置システム 782300:171.26

リニアリニアモータ駆動プロフィｰルレール上

XYZ多軸ガントリーシステム カスタマイズ可能 - インライン品質管理、高速ピックアンドプレース、複合アプリケーションに最適 - クロスヘッドに自由に設定可能な3軸を装備し、あらゆるオーバーヘッドアプリケーションに対応 - 500 x 700 x 100 mmの移動量による高スループット、1000 mmまで拡張可能 - 0.4 µmまでの卓越した高い繰り返し精度 - ガントリー軸とクロスヘッド間の非カップリングにより、モーターエンコーダによる容易な制御と過決定を回避 このオーバーヘッドアプリケーション用の多用途適応ガントリーは、PLTシリーズの標準ステージから軸数、サイズ、駆動を自由に構成することができます。3つ以上のお客様固有の処理ヘッド、カメラ、センサーなどを強化されたトラバースに適合させることができます。 仕様 - ストローク500 x 700 x 100 mm - 繰り返し精度：0.4 - ± 0.5 µm - 速度: 790 - 1580 mm (X) / 1000 - 2000 mm (Y) / 470 - 940 mm (Z) - 最大荷重1010 n (xy)/ 260 n (z) - 駆動：リニアモーター（鉄芯）、プロファイルレール（XYZ） - フィードバック：リニアスケール - モーションコントローラーFMC-Serie、ACS、SPS-Integration カスタマイズオプション - さらなる処理ヘッド、カメラ、センサーを統合するための追加 Z 軸による拡張 - 生産エリアに合わせたトラバースパスの調整 - 安全カバー - 花崗岩、アルミニウム、その他の材質のベースプレート - クリーンルームISO 14644-1（ご要望に応じてクラス1まで）対応バージョン - お客様固有のアプリケーション全体への統合 - バス対応の完全補間型産業用コントローラにより、ほぼすべてのオートメーション環境に統合可能
