XYZ軸配置システム 782300:150.26

リニアリニアモータ駆動サーボモータ

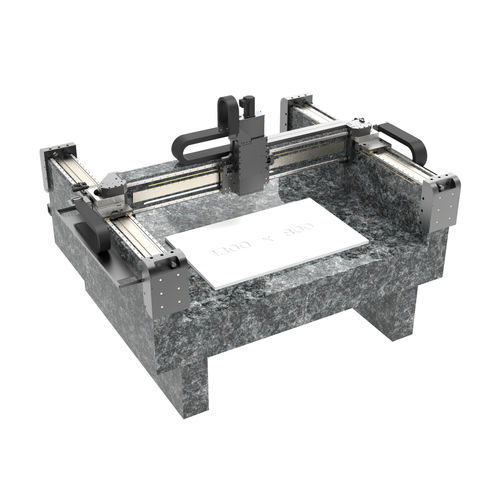

非常にダイナミックなレーザーアプリケーションのためのXYZガントリー カスタマイズ可能 - 高精度でダイナミックなアプリケーションに最適（例：レーザー接合、医療技術におけるレーザーマイクロアプリケーションなど - 800 x 1300 x 200 mmの非常に広い移動範囲 - 繰り返し精度0.8 µmまでの高精度位置決めによる信頼性と一貫した品質 - 一体型リニアモーターにより、高加速度・高速度と高精度を同時に保証 このガントリーは、1300 x 800 mmの領域で非常にダイナミックな動作を可能にします。Z軸のカスタム加工ヘッドまたはセンサーは、御影石上のキャリア上を素早く連続的に移動します。プロファイルレールガイドは花崗岩に直接取り付けられ、サブミクロンの再現性の高い結果を得るための最適な走行特性を提供します。ガントリー設計により、サイクルラインへの統合や、複数のポータルを並べることが容易になります。 仕様 - 標準システムLA250 - (XY) / PLT165 (Z) - ストローク： 800 x 1300 x 200 mm - 繰り返し精度：0.7 - ±1 µm - 速度: 500 - 1000 mm (XY) / 50 - 100 mm (Z) - 最大荷重150 N (Z) - 駆動：リニアモーター（鉄芯）、プロファイルレール（XY）｜ボールネジ、ACサーボ（Z） - フィードバック: リニアスケール - モーションコントローラFMC-250/280、FMC-400/450、ACS、PLC統合 カスタマイズオプション - スタッキング可能なシステム設計 - 移動、長さの組み合わせ、ケーブル配線、モーション制御の適応 - 花崗岩またはアルミニウム製のベースプレート - バイオテクノロジー、医療技術、製薬、半導体向けの特別構成 - クリーンルームISO 14644-1用バージョン（ご要望によりクラス1まで対応可能） - 設定済みのモーション・コントローラーですぐに使用可能。
