スチール製ボールねじ 3416

高精度高性能高速

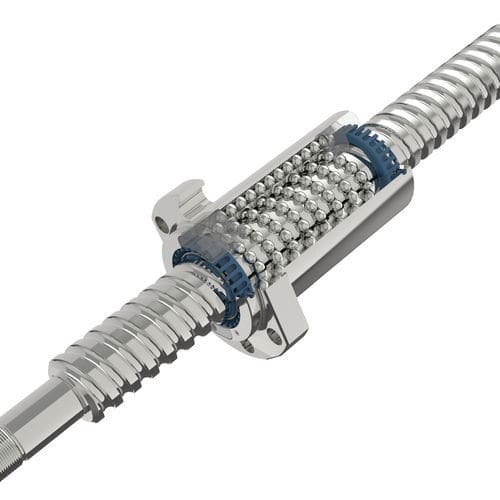

KGT3416 シングルナット（4点接触）付きボールねじ/ボール循環ねじ研削 - フランジシングルナットとしてねじのたわみ量が1個のナットシリーズ。 - 両側標準プラスチックワイパー付き - フランジを介した取付けのためのDIN規格に準拠したナット外径形状 - ねじ山はクラスP1～P5に準拠 - 荷重補償なしの垂直用途に最適 - - カスタムオプション： - - カスタム開発、追加サイズ - - 図面に従ってカスタマイズされたボールねじ。 - - 精度より高い精度が要求される場合は、研削ボールねじとしてバージョンアップ - - 形状、ピン、材料設計の適応 - - 予圧/遊び：アキシャル遊び、ラジアル遊び、予圧、遊びなし - - 環境条件への適応：クリーンルーム、非磁性、低温、真空など - - 潤滑：特殊潤滑、無潤滑、特殊ワイパー - - スピンドルとモーターとの幅広いアセンブリ 特殊材料 - - Cf53 → スピンドルシャフト（標準） - - 100Cr6 → ナットとボール（標準） - - たわみ → 真鍮、スチール、PEEK、PA12（標準） - - ワイパー → ハイトレル、PA12、合成フェルト、テフロン（標準） - - ステンレススチール → 1.4112（特殊素材の可能性あり） - - クロニデュール（特殊素材の可能性あり） - - チタン（特殊素材の可能性あり） - - V4A（特殊素材の可能性あり） - - セラミックボール（特殊素材可） - - クリーンルーム、UV、EUV放射用の特殊コーティング（特殊材料可） 仕様 - - 呼び径：32～50 mm - - ピッチ P: 10 - 15 mm - - 巻数： 1x3 i - 1+6 i - - LF: 74 - 121 mm - - 直径 D1: 56 - 82 mm - - 動荷重容量: 28,50 - 84,40 kN - - 静的耐荷重： 43,10 - 170,80 kN
