ウェハー検査および計測学用配置システム KT470-SM
XYZ軸リニアクリーンルーム用

ウェハー検査および計測学用配置システム
ウェハー検査および計測学用配置システム
ウェハー検査および計測学用配置システム
ウェハー検査および計測学用配置システム
ウェハー検査および計測学用配置システム
お気に入りに追加する
商品比較に追加する


特徴

軸の数
XYZ軸
構造
リニア
応用
ウェハー検査および計測学用, クリーンルーム用
その他の特徴
ボールねじ, ステッピングモーター付き, 組合せモジュール, クロスローラベアリング, リードスクリュー
繰返し精度

2.3 µm, 3.3 µm

ストローク

200 mm, 305 mm
(7.87 in, 12.01 in)

速度

20 mm/s

最大: 40 mm/s

最少: 0 mm/s

詳細

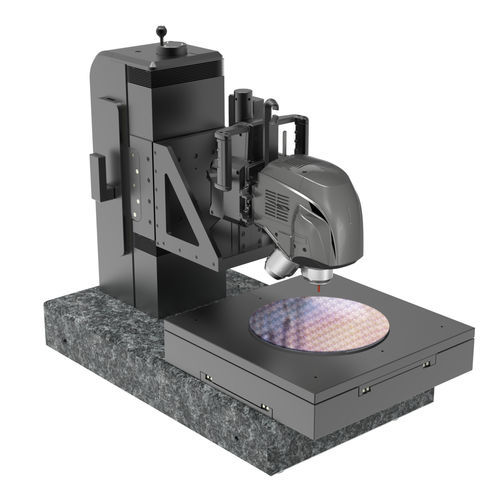

この検査システムは、御影石構造上のXYステージKT470と手動Z軸ユニットから構成されています。この組み合わせは、クリーンルーム用の生産システム/インラインプロセスの柔軟でモジュール化された設計に適しており、オプションで回転式または電動式のZ軸を拡張できます。 12インチ/300mmまでのウェハーのフレキシブルな検査プロセスに最適です。 交換可能なプロセスヘッド用ホルダー(顕微鏡、センサーなど) 様々なスキャン範囲と手動高さ調整(オプションでモーションコントローラを使用した電動化も可能) 低メンテナンスで24時間365日の生産が可能、クリーンルームクラスISO 6まで対応可能(ご要望によりそれ以上のクラスにも対応可能) オプション XY 200 - 350 mm、Z 200 - 400 mmの範囲で移動可能 プロセスへの適応:アパーチャー、サンプルホルダー、追加(電動)Z軸の拡張 減衰ゴム中間層または空気圧ダンパーによる振動減衰の適応 安全コンセプトと技術(非常停止、ドアスイッチ、ライトカーテン、レーザースキャナー、STO、SLS) フレーム、エンクロージャ、またはファブへの統合によるカスタマイズ設計 3D設計、プロトタイプ、連続生産による顧客固有の開発

---

カタログ

この商品のカタログはありません。
