汎用測定用ゲージ 782492:001.26

汎用測定用ゲージ - 782492:001.26 - Steinmeyer, Inc.
汎用測定用ゲージ - 782492:001.26 - Steinmeyer, Inc.
お気に入りに追加する
商品比較に追加する


特徴

特性
汎用

詳細

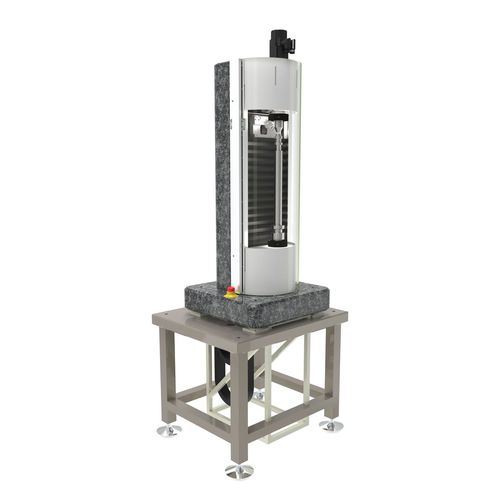

同心度、真円度、円筒度用円形測定ゲージ|測定範囲:最大長さ 400 mm / Ø 35 mm 円筒形状の真円度測定 長尺物の円筒度測定では、重力による力が邪魔になります。そのため、測定対象物はつま先軸受ユニットで挟まれます。トーベアリングユニットの円錐は、偏心を最小にするために、移動中の完全なアセンブリで研磨されています。垂直方向の移動は、花崗岩の土台に直接取り付けられたリニアガイドで構成されたステージによって行われる。垂直移動にはボールねじ駆動が使用されている。 長さ400 mm、Ø 35 mmまでのユニバーサルテストベンチ 光学式距離センサーを使用したサンプルシャフトのユニバーサル同芯度、真円度、円筒度試験に最適 精度クラス < 1 µm シャフト/リニア軸の高精度アライメント 2つのドライブの同期 オプション 延長可能な移動 プロセスへの適応:サンプルホルダー、追加(モーター駆動)X/Y軸の延長 振動デカップリング 安全コンセプトと技術(非常停止、ドアスイッチ、ライトグリッド、レーザースキャナー、STO、SLS) ラック、エンクロージャ、またはプロセスへの統合による個別設計 プロトタイプによるカスタマイズ開発、連続生産

---

カタログ

この商品のカタログはありません。
