XYZ軸配置システム 782300:150.26
レーザー門型ボールねじ

XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 2
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 3
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 4
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 5
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 6
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 7
XYZ軸配置システム - 782300:150.26 - Steinmeyer Mechatronik GmbH - レーザー / 門型 / ボールねじ - 画像 - 8
お気に入りに追加する
商品比較に追加する


特徴

軸の数
XYZ軸
構造
レーザー, 門型
その他の特徴
ボールねじ, リニアモータ駆動, プロフィールレール上, サーボモータ

詳細

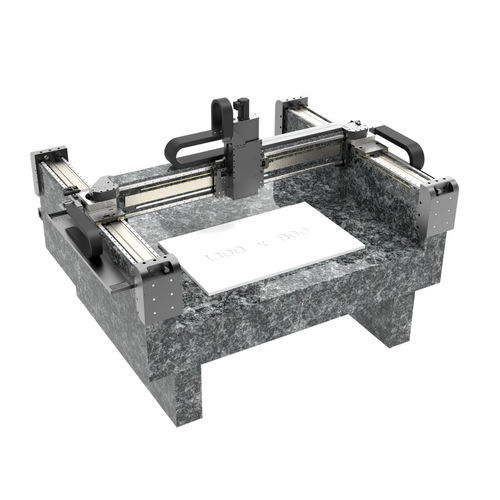

XYZガントリー|XYリニアモーター、プロファイルレール|Zボールネジ、ACサーボ|最大1300 x 800 mmの移動が可能です。 レーザーアプリケーション用高動的XYZ位置決めシステム このガントリーは、1300 x 800 mmの領域で非常にダイナミックな動きを可能にします。Z軸上のカスタム加工ヘッドまたはセンサーは、御影石上のキャリア上を高速で連続的に移動します。プロファイルレールガイドは花崗岩に直接取り付けられており、サブミクロン単位の非常に高い再現性のために最適な走行特性を提供します。また、ガントリー構造により、サイクルラインへの組み込みや、複数のポータルを並べることも容易に行えます。 高いスループットと安定した品質 - レーザー接合、医療用レーザー微細加工など、高精度かつダイナミックなアプリケーションに最適。 - 1300 x 800 mmの非常に大きな移動範囲 - 0.8 μmまでの繰り返し精度を持つ高精度な位置決めにより、信頼性の高い一貫した品質を実現 - 内蔵リニアモーターによる高加速度、高速度、高精度の同時実現 オプションで拡張可能 - スタッキング可能なシステム設計 - 移動量、長さの組み合わせ、ケーブル配線、モーションコントロールの適合性 - 花崗岩またはアルミニウム製のベースプレート - バイオテクノロジー、医療技術、製薬、半導体向けの特別構成 - クリーンルーム ISO 14644-1対応(ご要望に応じてクラス1まで対応可能) - 設定済みのモーションコントローラですぐに使用可能(例:ソフトウェア付き

---
