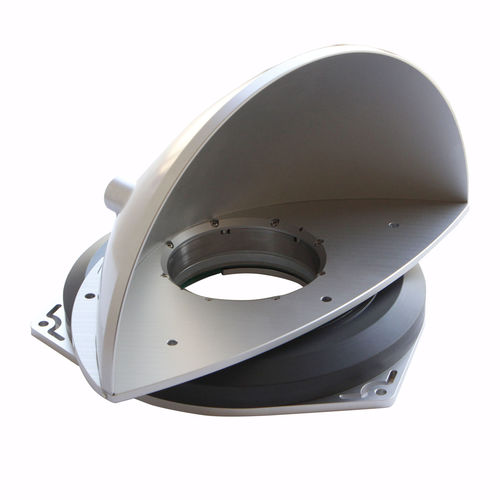

回転ポジショニングステージ 782499:002.26

精密

レーダーシステム用回転ステージ DT232 - 精密アセンブリ ロータリーステージを用いたカスタマイズソリューション Steinmeyer Mechatronikは、レーダーセンサーを備えた監視装置を実現するためのシステムを開発しました。ユーザーとの緊密な対話により、市販の部品を組み合わせただけでは不可能だった、ロータリーステージDT232を用いたコスト最適化ソリューションが生まれました。 特殊アセンブリによるコスト最適化 この課題では、大きなアパーチャーを持つ連続稼働のフラットな回転ステージが必要でした。また、長期連続稼働を実現するためにダイレクトドライブを採用。しかし、このような設計のモーターは存在しない。また、コスト面から薄型ベアリングや角度測定器は使用しない。その代わりに、モーターと角度測定システムをカスタマイズしたPCBアセンブリに統合し、所定のコスト範囲内で希望の機能を実現しました。 コントローラーはオプションで外付けまたはハウジングに内蔵 必要な磁石の配置は、回転ステージに組み込まれています。ベアリングにはワイヤーベアリングを使用し、この目的のために開発された再潤滑コンセプトが採用されています。ハウジングは固体構造を持ち、凹凸のある表面にもシステムを搭載することができます。用途に応じて、外付けまたは内蔵のコントローラーでシステムを構成することができます。
