X 光学レンズ、シリンダーの位置決め用ファイシステム 例:スタイラスゲージ|X DCモーター、ボールねじ、クロスローラー、リニア測定システム|ファイ ACサーボ、角度測定システム
優れた安定性で高解像度を実現

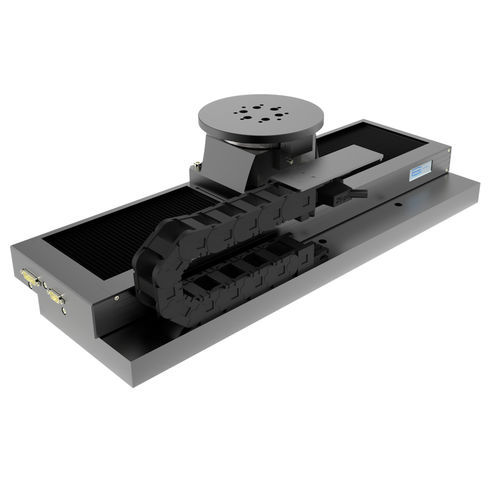

このX-Phi位置決めシステムは、高精度で耐久性のある標準軸のPMT160リニアステージと、回転用のDTS130-HMで構成されています。試料を測定位置に正確に移動させるため、追加の送り軸を必要としない測定アプリケーションに最適です。
高精度で信頼性の高い測定結果
- ウェハーや光学部品など、円形部品の光学測定に最適
- 高精度の回転運動とストロークにより、ローディング軸の追加購入が不要
- 0.0017 までの高い繰返し精度
- 測定位置まで1.9μmをXで高精度に移動
オプションで設定可能
- 最大300mmまでの移動が可能
- ベースプレートは花崗岩またはアルミニウム製
- 内部スケール(270 mm)付きも可能
- 他の回転ステージ(例:DT200)との組み合わせが可能
- クリーンルームISO 14644-1対応可能
- 設定済みのコントローラですぐに使用可能(例:ソフトウェア付き
---
