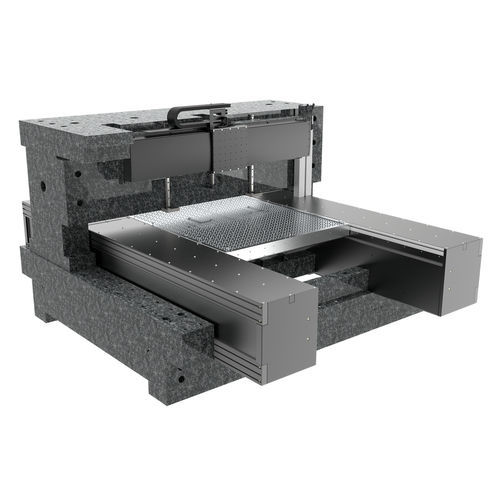

XYレーザーパネルステージ(最大2500×1500mm)|位置決め装置 Xリニアモーター、エアベアリング|Yボールネジ、ACサーボ
高荷重・長時間の移動に対応したエアベアリングポータルシステム
大型・重量のあるパネルのレーザー加工用に設計されたエアベアリング式XY位置決めシステムです。Z軸に搭載されたカスタマイズレーザーは、材料上を非常に高速に移動します。最大600mmまでの大きな移動量と、オプションで2500mmまで拡張できるため、大容量を実現できます。また、同じコンセプトで、長い移動距離を必要とする他の高度にダイナミックで精密なアプリケーションにも使用することができます。
さまざまな製造要件に柔軟に対応
- 大型部品のレーザー加工に最適
- 1630 mm/sの高精細・高速レーザー加工
- 0.1 µmの超高解像度
- 最大3100Nの高荷重の加工
- 最大5G、120m/min以上の高加速度性能
- エアベアリング技術により、摩耗のない24時間365日の産業用運転が可能
オプションで拡張可能
- 1000 x 500 mm から 2500 x 1500 mm までの移動量に対応
- ロードインターフェイス、ケーブルルーティング、ベローズカバー、シーリングエアーにより、過酷な産業用途に対応
- クリーンルーム ISO 14644-1(ご要望によりクラス1まで対応可能)。
- 設定済みコントローラですぐに使用可能(例:ソフトウェア付き
---
