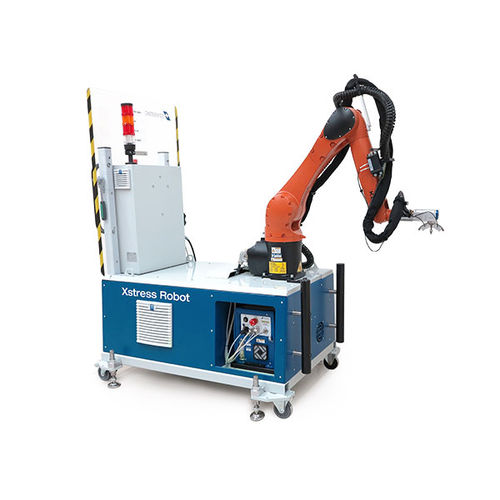

X 線測定システム Xstress Robot

自動ロボット式部品

Xstressロボットは、複雑な大小の部品の､使いやすく柔軟なX線回折による応力測定を行ないます。 • 非破壊検査 • 正確な6軸の工業用ロボット(オプションとして付加的な軸利用も可能) • タービン羽根のような複雑な部品の自動マッピングが可能です。 • 安全エンクロージャ付き、可動あるいは固定設置 • 異なる材質測定を可能にするX線管(Cr、Cu、Co、Fe、V、Ti、Mn)の容易な交換 • 標準としての3つの測定距離があります: 50、75および100mm • 2台のNMOS位置敏感検出器 • 即座に調整可能な2θ – アングル • 測定を実行し、残留応力および保持されたオーステナイト含有(オプション)を計算するXTronicソフトウェア • 標準でdsin2χおよびΩ-測定モード 機能 • 2台の対称配置NMOS位置敏感検出器 • 標準検出器幅30° • その他検出器はオプションを参照 • 2θ – 検出器の範囲 • 110°から165°範囲内で連続的に調整可能。 • オプションとして特殊検出器アークを備えたより低いアングル • 標準測定距離50mm • 交換可能なコリメーター • 1/2/3/4/5 mmスポットサイズの短型･長型コリメーター • オプションとして特殊コリメーター利用可能
