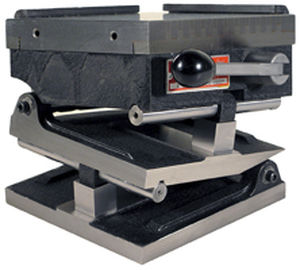

標準ポール磁気チャック MS series

正弦テーブル正方形大型部品用

MAGNA-SINE™ マグネットサインプレートには、非常に強力なセラミックマグネットチャックが装備されています。 上部プレートに固定磁石と可動磁石コアを持つこれらのチャックは、1平方インチあたり最大100ポンドの平均保持力を提供します。 これは標準チャックの約2倍の保持力です！ このチャックは、細かい/標準的なポール間隔の組み合わせにより、小型部品と大型部品の両方を最大限に保持します。 チャック以外はすべて鋼製で、Rc 58-60に硬化しています。 スイベルブロックは、ゲージブロックとの完全な面接触を提供し、それらをしっかりと所定の位置に保持します。 ゲージブロックとヒンジロールは研削され、真直度と真円度のためにラップされます。 ヒンジロール内部の排他ロック装置は、膨張作用を有するポジティブロックを提供する。 両方のネジはユニットの前面に向かってロックされ、セットアップゲージブロックのトッププレートをひずみなく引き下げます。 角度精度は、15°までのアークから5秒以内、30°まで10秒、45°まで15秒以内であることが保証されています。 サイドレールとバックレールが含まれています。 ヒンジは標準 (図を参照) または手開きでご利用いただけます。 ロングフォーム認証 広告されたサイズや許容差を示すフォーム。 これらのサイズおよび/または公差の実際の測定値。 ツールの測定に使用される標準が、国立標準技術研究所に追跡可能であるという声明。 ショートフォーム認証 工場を出る前に、指定された製品がメーカーの仕様を満たしていることを証明するフォーム。
