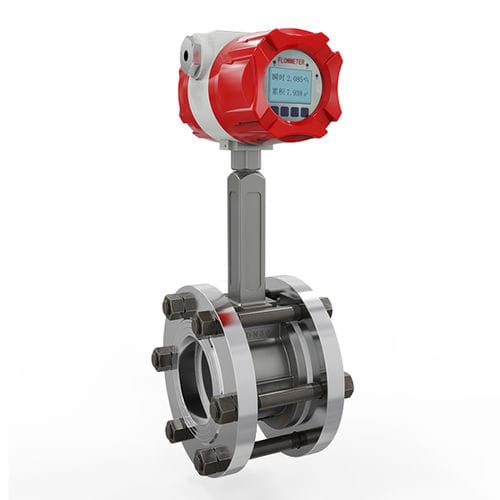

渦流流量計 SUP-LUGB液体用蒸気用DN65 - 2 1/2インチ
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- 渦流
- 流体
- 液体用, 蒸気用
- パイプ径
- DN65 - 2 1/2インチ, DN32 - 1 1/4インチ, DN40 - 1 1/2インチ, DN80 - 3インチ, DN100 - 4インチ, DN15 - 1/2インチ, DN50 - 2インチ, DN125 - 5インチ, DN20 - 3/4インチ, DN25 - 1インチ, DN60 - 2 1/4インチ, DN90 - 3 1/2インチ, DN10 - 3/8インチ
- 設置
- フランジ取り付け
- 材質
- ステンレススチール製
- 通信
- 4-20 mA, デジタル出力, Modbus, RS485
- 保護レベル
- IP65
- 動作温度
最少: -20 °C
(-4 °F)最大: 300 °C
(572 °F)- 耐圧力
2.5 MPa
- 精度
1 %, 1.5 %
詳細
SUP-LUGB渦式流量計は、カルマンとストローハルの理論による渦の発生原理と渦と流れの関係を利用しており、蒸気、ガス、低粘度の液体の測定に特化しています。
測定原理
ある速度で流れている流体が、一定の障害物を通過すると、渦が発生する。渦の発生はカルマン渦と呼ばれる。渦放出の周波数は流体速度の直接一次関数であり、周波数はブラフボディの形状や面幅に依存する。障害物の幅とパイプの内径は多かれ少なかれ一定になるので、周波数は次式で与えられる：
f=(St*V)/c*D
---
