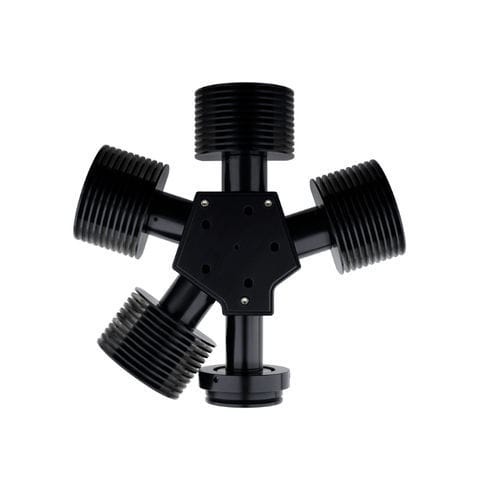

光ビーム結合器 Lambda OBC

ラインシングル

ラムダOBC（オプティカル・ビーム・コンバイナー）は、スペクトルの異なる別々の光源を単一の共通出力ビームに結合する新しいコンセプトで、特許を取得しています。それぞれの光源は、バンドパスフィルターを通して光路に入る前にコリメートされます。各光源用のフィルターは、前の光源からのコリメートされたビームを反射するミラーとしても機能します。下図では、反射を含む各ポジションの光路の概要を示しています： 従来、2つ以上の光源を組み合わせるには、ダイクロイック・ラダーを使用する必要がありました。スペクトルの一点で透過から反射に切り替わるダイクロイックミラーは、波長が重ならない光源であれば、別々の光源を組み合わせることができる。この方法の欠点は、光源を簡単に変更できないことである。 また、ダイクロイック・ラダーは、光源を光路に導入する順番に注意する必要があり、次のダイクロイックによって光が遮られるのを避ける必要がある。一般的には、ダイクロイックの前にバンドパスフィルターを追加して、各光源の波長範囲を選択する必要がある。ラダーで使用される各フィルターとダイクロイックは、システムの総光出力を減少させる。
