SV 105BF 三軸手腕加速度センサー
SV 105BF 三軸手腕加速度センサーは、SV 106 6チャンネルアナライザでISO 5349-2に従って実行された人間の振動測定専用です。 SV 105BFは、接触を検出し、ツールが使用されていない期間を排除する力センサも備えています。
SV 105BF の現場チェックおよび定期的な検証には、SA 105B アダプタ(オプション)が必要です。 加速度センサーには、SV 106A機器に転送された校正係数を記憶するTEDSメモリがあります。

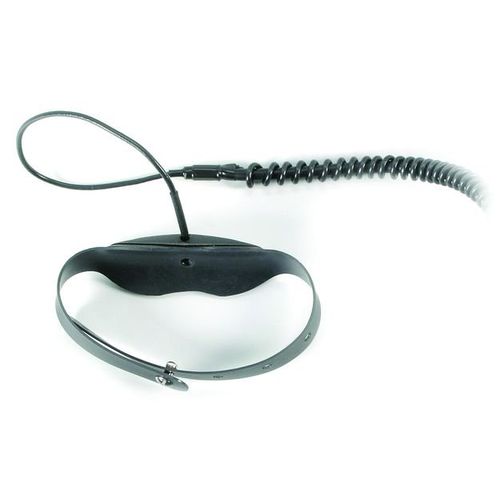

加速度センサーには、さまざまな振動ツールのグリップに完全にマッチする3つのアダプターが付属しています。 各アダプターには、加速度センサーを人間の手にしっかりと固定するための調整可能なラバーストラップが付属しています。 このソリューションは、加速度センサーの保持を心配する必要のないオペレーターへの障害を大幅に制限します。
SV 105BF ハンドアーム三軸加速度センサー仕様
性能:
軸数:3
感度 (± 5%): 0.661 mV/ms-2 (79.58 Hz)
測定範囲:2000 ms-2 ピーク
周波数応答:0 Hz ÷ 1500 Hz
共振周波数:16.5 kHz (MEMS トランスデューサー)
電気ノイズ:< 0,14 ms-2 RMS,Wh 加重
力範囲:200 N
電気:
供給電流:< 5.0 mA
電源電圧:3.3 V÷5.5 V
バイアス電圧:1.5 V ± 0.05 V
出力インピーダンス:51 オーム
充電/放電時定数:30 秒標準
TEDS メモリ:搭載 (電源ピン)
環境条件:
最大振動:100,000ms-2ショックサバイバル
MEMS
温度係数:<+/-0.02%/℃
温度:-10℃から+50℃
までの湿度:90%RH、非結露性
---
