油圧ワークピースクランプチャック OVEKAV
正面削り3爪4爪

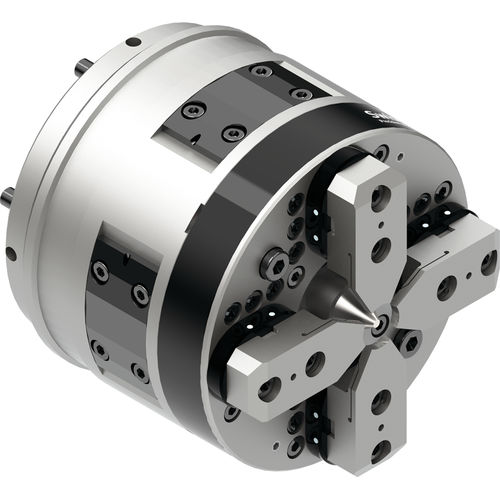

油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪 - 画像 - 2
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪 - 画像 - 3
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪 - 画像 - 4
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪 - 画像 - 5
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪 - 画像 - 6
油圧ワークピースクランプチャック - OVEKAV - SwissChuck AG - 正面削り / 3爪 / 4爪 - 画像 - 7
お気に入りに追加する
商品比較に追加する


特徴

用途
正面削り
その他の特徴
油圧
ジョーの数
3爪, 4爪, 6爪, 2爪
回転速度

400 rpm, 500 rpm, 3,500 rpm, 5,000 rpm
(2,513 rad.min-1, 3,142 rad.min-1, 21,991 rad.min-1, 31,416 rad.min-1)

詳細

研削盤用クランプシステムは、センター間のシャフト型ワーク用に設計されています。これらのメインチャックは、センターポイントと変位可能な補正爪チャックを備えた2つの部分からなるベースユニット設計で構成されています。ワークピースはセンター間で保持され、延長された爪チャックによって補正されながらクランプされます。ワークピースはこの位置で研削されます。開放時には、チャックはスピンドルに対して最大 50 mm 後方に移動できます。この移動により、前のクランプポイントが解放され、研削が可能になります。ここで、ワークの駆動は、センターポイントとワークの摩擦係合、またはワークと係合可能なドライバによって実現されます。このようなクランプシステムにより、ワークは一回のクランプ操作で完全に仕上げ研磨されます。 機能と応用分野 - センター間クランプ用油圧作動式補正チャック - 変位チャック - さまざまなサイズの2爪、3爪、4爪、6爪タイプ - 主に研削盤用 - 研削とハードターニングの複合加工用の特別仕様 利点 - 油圧補正 - 特許取得のオイル循環潤滑 - メンテナンスフリー - 軸方向変位により初期クランプ位置の研削が可能 - 最大100mmまでの変位長さ 特許取得の循環潤滑方式 油圧作動チャック OVEKAV シリーズは、特許取得済みの循環潤滑方式 EP1 190 815 を採用しています。チャック内部のすべての部品が、各クランプ工程で積極的に潤滑されます。実質的にメンテナンスフリーのチャックは、ライフサイクルコストを最小限に抑えます。

---
