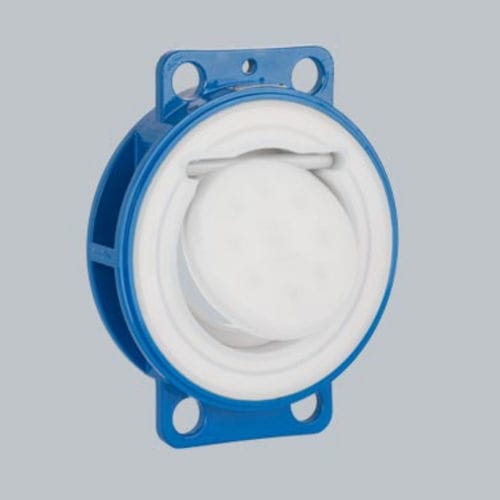

腐食性プロセス媒体の安全な逆流防止用の完全ライニングスイングチェックバルブです。
主な特徴
- ウェハースタイルボディ、2ピースと3ピース、DIN/ANSI組み合わせ
- 安全な設置のためのセンタリングラグ
- 傾いたディスク(パイプが完全に水平でなくても重力で閉まる)
- 自己保持ディスク、ディスクを固定するためのカウンターフランジは不要
- 水平または垂直設置
- 一体型シールリップ(低い差圧でもシール可能)
技術データ
フランジ
EN 1092-1 B1
ANSI 150ポンド
面間 - EN 558-1 シリーズ 20 - ASME B16.10
本体 - 鋳鋼 1.0619 - ASTM A216 WCB
ライニング - PFA, PFA-AS(導電性)
弁体 - PFA, PFA-AS(導電性)
使用条件 - (材料の選択による)
オプション
バルブディスク - SS316L、チタングレード2、ハステロイC
---
