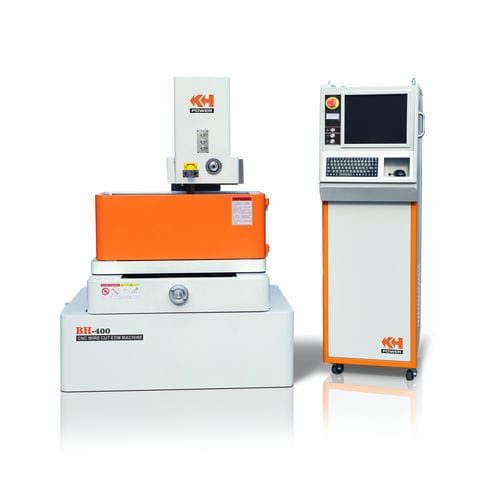

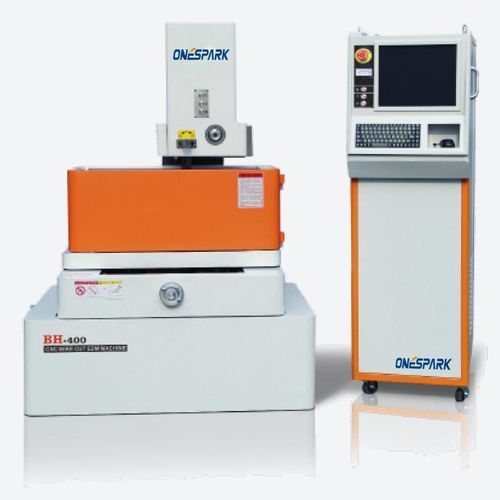

ワイヤー式放電加工装置 BH-500

CNC

-T タイプの機械構造、自動きつく締まるシステム； -高性能および低い消費のデジタル高周波； -最高切断速度200mm²/min； -各 400,000mm の ² は直径 0.01mm ワイヤー身に着けています； -最もよい荒さの≤ 0.8 μm； -標準は台湾の線形ガイド、球ねじを取付けました； -ステップ制御 WEDM キャビネット（任意 AC サーボ制御キャビネット）。 モデル: BH-500 ワーク テーブル サイズ（LxW） 1000*750mm ワークテーブルトラベル(XxY) 630*500mm マックス。切口の厚さ（Z） 300mm 最大積載量 800KGS 最大切断速度 180mm²/min 最大電流 8A 加工粗さ(Ra.) ワンカット≦2.3um セカンドカット≦1.6um サードカット≦1.0um 切断の正確さ直線 0.005 の八角形 0.01 ジャンプ精度 0.01mm/0-200mm 0.015/0-350mm 0.02mm/0-500mm マシンテーパ±3°/80（オプション±10°/50） 線径範囲 0.12～0.25（標準0.18） モーター駆動方式 X,Yステップモーター（オプション：ACサーボモーター） 水タンク 高圧WEDM-LSフィルター 容量100L 使用液体 水性液体 消費電力 ≤3.5 電源 380V/50HZ/3PH 機械重量2750KGS 機械寸法 1850×1400×1800 mm 外次元2050×1600×1900ミリメートル
