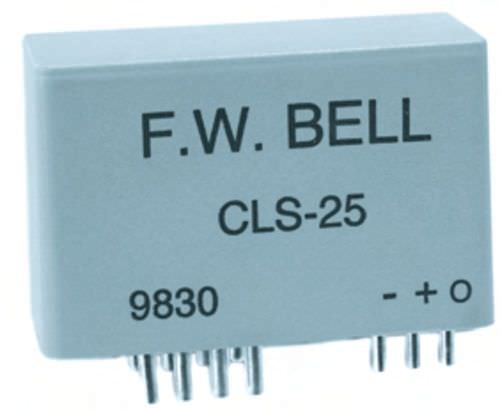

閉ループホール効果電流センサー

プリント基板用ACDC

閉じたループ現在のセンサーは磁気コア、中心のまわりで傷ついているコイルおよび現在のアンプの空隙に取付けられるホール発電機から成っている。センサーの開きを通して置かれる現在の運送コンダクターは流れに比例している磁界を作り出す。 この分野は中心によって集中され、ホール発電機によって感じられる。 ホール発電機はコイルを運転する現在のアンプの入力に接続される。 コイルを通した流れは開きを通して流れによって提供されるそれに反対分野を作り出すこうして中心の変化がゼロに絶えず運転される。 コイルはセンサーの出力を接続する。 従って出力は現在の比例している数によっての増加する開きの流れつけるコイルを。 1000の回転コイルが付いているセンサーは1アンペアあたり1mAの出力を提供する。 現在の出力は電圧にセンサーおよび地面の出力に抵抗器を接続することによって変えられる。 センサーおよび地面の出力。 出力は抵抗器の価値の選択によって量られる。 閉じたループセンサーはdcおよびAC流れを測定し、電気分離を提供する。 それらは速い応答、高い直線性および低温の漂流を提供する。 閉じたループセンサーの現在の出力は電気騒音に比較的免疫がある。 それらは高精度なとき選択のセンサーである必要である。
