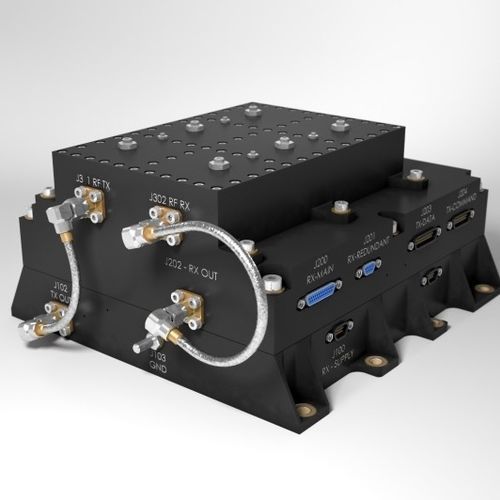

RFトランシーバー EWC29

FM衛星遠隔測定

EWC29 CLASS 3 (& CLASS 2)は、CNES（フランス宇宙庁）とシルリンクスが中型プラットフォーム用に開発した、信頼性が高く高性能で低消費電力のSバンドトランスポンダです。第1世代のSバンドトランシーバはEWC15と名付けられ、1997年にCNESと共同で設計されました。これは、認定されたCOTSと認定モデルユニットの負荷テストを用いた革新的で信頼性の高いコンセプトに基づいています。EWC15は、ROSETTA、DEEP-IMPACT、DEMETER、PARASOLなど、数多くの有名なミッションに投入されています。現在までに、20以上のミッションとLEO FMユニットに搭載されています。 2014年からは、EWC29と名付けられた第2世代のSバンドトランシーバとトランスポンダを提供しており、宇宙規格に適合したコンポーネントをベースに、ECSS-Q-ST-60C CLASS 3規格に完全に準拠しています。 オプションとして、ドップラー（コヒーレントモード）とレンジング機能が利用できます。 送信部は、2200～2290MHzの周波数帯で動作します。RF出力は+27～+37dBm、データレートは10kbps～5Mbpsに調整可能です（オプション）。受信部は，2025-2110MHzの周波数帯で動作し，データレートは8-256kbpsの範囲で選択可能です。 内部部品が独立した設計になっています。 - トランスミッター（TeleMetry - TM）。 - 受信機（TeleCommand - TC）およびデュプレクサです。 両機能は独立しており、それぞれ22/37V入力範囲の絶縁型DC-DCコンバータを含んでいます。また、宇宙放射線の影響によるラッチアップや過電流消費時に電源ラインを遮断するための「電子ヒューズ」も実装されています。
