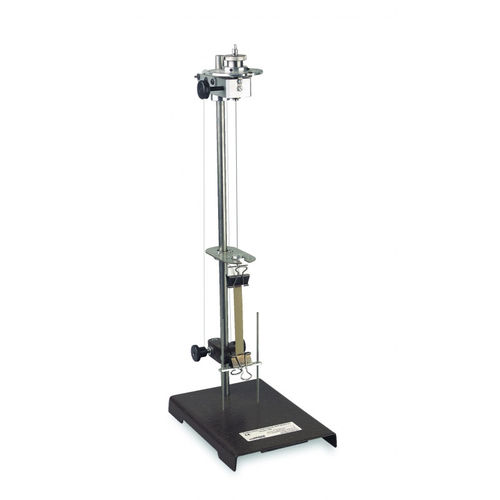

ねじり試験機 108

自動素材用革用

Taber®ねじり剛性試験機-モデル108は、手袋用皮革の相対剛性を測定するために採用されています。 ASTM D2821（Standard Test Method for Measuring the Relative Stiffness of Leather by Measuring a Torsional Wire Apparatus）に記載されている設計に基づき、この装置は皮革またはその他の曲げやすい試料の柔軟性と剛性を測定するのに役立ちます。 概要 ねじり剛性試験機は、幅1/2インチ×長さ4 1/2インチの試験片にねじり運動を変換するねじりヘッドとワイヤーを内蔵しています。 剛性の高いベースと支柱に取り付けられ、ねじりヘッドには0～360°の目盛が付いたダイヤル分度器が付いています。 直径0.010インチの強化ステンレス・スチール・ワイヤーで作られたトーション・ワイヤーは、摩擦ベアリングで把持された緩くフィットするスリーブで、トーション・ヘッドの中心を通過します。 固定されたインデックス・ポインターは、トーション・ワイヤーに導入されたねじれの度合いを示します。 試験片は2つのクランプでねじり剛性試験機に固定されます。 上側の試験片クランプはトーションワイヤーの下端に固定され、トーションワイヤーがねじられると回転します。 下側の試験片クランプは試験片を固定し、ねじり動作を可能にします。 ねじり動作に対応するため、下部試料クランプはベースに取り付けられたガイドポストを上下にスライドすることができます。 ねじり剛性試験機を操作するには、ねじりヘッドをねじりワイヤーに垂直な面内で回転させます。 トーションヘッドが回転すると、トーションワイヤーが試験片をねじります。 試験片上部クランプアセンブリの上部には、試験片が90°ひねられるまで試験片に加えられたひねりを測定するインジケータが取り付けられています。
