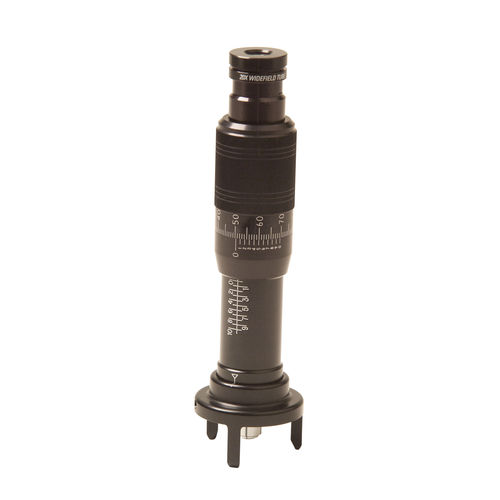

光学式マイクロメーター 966

深層バーニア無接触

光学マイクロメータは、曲面や平面を問わず、あらゆる表面を非接触で測定できます。 キズ、割れ、クレーズ、空洞の深さ、透明材料（ガラス、アクリルなど）の厚さの測定に便利です。また、傷、ひび割れ、腐食、くぼみ、傷跡、小さなへこみなどの欠陥も測定できます。 モデル966Aのオプションのレチクル接眼レンズを使用すると、0.040インチまでの幅測定が可能です。 このポータブル測定器は、フロントガラス、リーディングエッジ、機体、機体外板、プロペラブレード、ローターブレード、タービンブレード、塗装面などのフィールドアプリケーションに最適です。 概要 頑丈なハウジングと読みやすいバーニアスケールを備えた光学マイクロメータです。 モデル966は、100倍の出力で0.665インチまでの深さ測定が可能です。 モデル966Aは200倍の出力で、0.260インチまでの深さ測定が可能です。 両モデルとも標準三脚ベースが付属しており、平らな面や単純な曲面で使用できます。 表面測定を行うには、光学マイクロメータを検査する領域の上に置きます。 適切な焦点合わせを行った後、特定エリアの最も高い面の読み取りを行います。 2回目の読み取りは最も低い表面で行い、2つの読み取り値の差を計算することで測定値を算出する。 注：モデル966A1には、上記の両モデルの装置（仕様）が含まれています。
