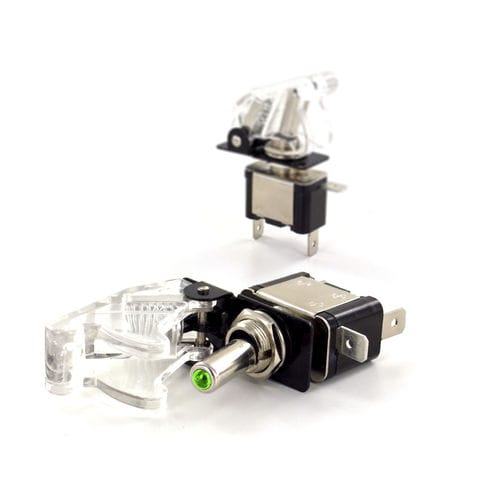

レバースイッチ 88 Series

単極照明付き電源

オプションの保護ハウジングを装備したこのLEDロッカースイッチは、あなたのプロジェクトに華やかさ（とフレア！）を添えることでしょう。 公称電圧は12V maxですが、LEDは3Vから点灯しますので、低電圧での使用も可能です。 - LEDのアノードは、抵抗を介して "ビーコン "のシンボルのピンに接続されています。 - LEDのカソードは "グランド "ピンに接続されています。 - スイッチは、(+)ピンと "ヘッドライト "ピンを接続したり切断したりします。 - LEDを常時点灯させるには、"グラウンド "ピンと "ライト "ピンの間に3～12Vを供給します。 - スイッチON時のみLEDを点灯させる場合は、(+)ピンに3～12Vを供給し、"ground "ピンにアースを接続してください。 - オプションの保護カバーについては、スイッチを下げると自動的にOFFになります。 - NO接点保持 - ハンダラグ、ファストン - 縦置き - LED照明付きレバーヘッド - 20A @ 12 Vdc - オプションの保護弁
