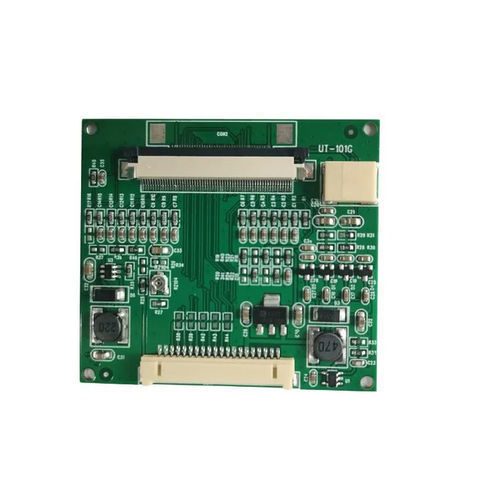

LCDモジュール用変換器 TBJ101LV-01

信号LVDSからLVDSへコンパクト

TBJ101LV-01 スケーラボード｜LVDS60pin/40pinをLVDS20pinに変換する｜LVDS20pinをLVDS20pinに変換する｜LVDS60pin/40pinをLVDS20pinに変換する 対応LCD解像度(max.):1024×600、標準画面サイズ：7.0″/ 9.2″/ 10.1″｜ バックライトドライバ、VGL,VGA内蔵。 バックライトドライバとVGL、画面のVGH電源回路を内蔵し、産業用マザーボードのLVDS信号の補足をします。 コンパクトな設計の構造は端子のためのより多くのスペースを残します TFT制御基板は、オリジンモジュールEJ101NA-01G、CLAA101NC01Cに対応可能です。 RoHS指令に対応した材料です。 機能TFT LCDコントローラ 電源電圧 (V): 5.0 Typ インターフェースLVDS to LVDS LCMサイズ： マルチ 対応LCM解像度(pixel):1024×600 PCB (W x H ) (mm)。 60.0×54.0 直流電流（LCMなし）（mA）： 250 Typ LCMコネクタ: 60PIN/0.5S LVDSコネクタ: 20PIN/1.0S(DF14) 動作温度(℃): -20 ~ +70 保存温度(°C): -30 ~ +80
