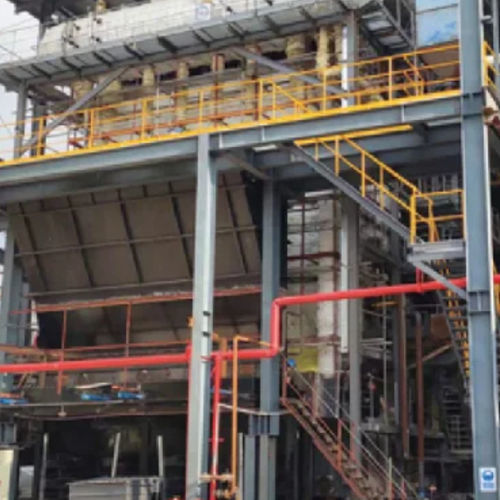

スチームボイラー DHW

ガスバイオマス移動式火格子炉式

DHWシリーズのバイオマスボイラー（DHWバイオマスボイラーとも呼ばれる）は、傾斜往復火格子を備えた一種のシングルドラム水平バイオマス焚きボイラーであり、その往復火格子の傾斜角度は15度である。炉は膜壁構造で、炉出口はスラグ冷却管を持ち、炉出口排ガス温度はフライアッシュの融点より低く、800℃以下であるため、フライアッシュが過熱器でスラグ化するのを防ぐことができます。スラグ冷却管の後、高温過熱器、低温過熱器、エコノマイザーおよび空気予熱器があり、2つの過熱器の間にスプレー式の脱熱器があります。空気予熱器後の排ガス温度は160℃である。 DHWシリーズバイオマスボイラーは低圧蒸気を発生でき、定格蒸発量は10-65トン/h、定格圧力は1.25-9.8MPaです。設計熱効率は最大82％です。 DHWバイオマスボイラーの特徴 バイオマス燃料はスラグが発生しやすいため、往復火格子の絶え間ない動きによりスラグ発生を防止します。 バイオマス燃料は密度が小さく、灰の粒子が小さいため、排ガスと一緒に流れやすいので、炉を高く、流速を小さく設計しています。 二次空気は燃料の炉内滞留時間を確保し、燃料が炉内で燃え尽きるようにします。 アーチは炉内の気流の混合を強化し、炉内の熱放射と高温の排ガスの流れを整理するために使用されます。 煤の発生を避けるため、対流加熱面のピッチはインライン配置とする。 対流バンクには音響波スートブロワーがあり、ススを除去することができる。
