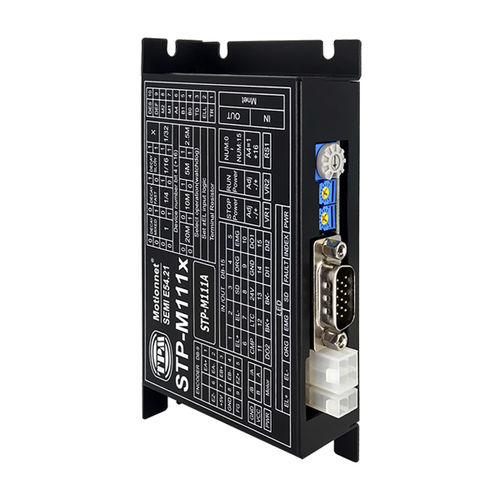

単軸動作制御装置 STP-M series

イーサネットRS-485一体型

STP-M111Aシリーズは、1軸モーションコントローラモジュールです。 この製品は、1/32マイクロステップを搭載した、超コンパクトで統合された2相Motionnet® マイクロステップドライブです。 特徴 ● 最大20Mbps転送速度 ●1軸マイクロステップ制御 ●M111A：電流2.0A ●双極電流駆動システム ●1/32マイクロステップ ●エンコーダフィードバック ●寸法：L-68 x W-125 x H-29mm モーションネット® 通信コントローラモーションネット® スレーブモーションコントローラ ASICシリアルインターフェイストランス絶縁機能付き半二重 RS-485 ケーブルタイプCAT5 UTP/STP イーサネットケーブル サージ保護10KV 伝送速度2.5Mbps、5Mbps、10Mbps、20Mbps 多軸ドライブ最大32セット/リング インクリメンタルエンコーダ入力±EA、±EB エンコーダインデックス信号入力±EZ I/O入力信号PEL、MEL、ORG、SD、EMG I/O出力信号CMP 位置制御インクリメンタルモード/絶対モード、 データ範囲：28ビット ホーミングモードORG、EZ、SD、リミット、および完全に13種類の ソフトウェアモーションライブラリ（DLL）Windows XP/XPe/7 ドライブ 入力電圧18VDC〜36VDC ドライブモデル2相、双極電流駆動システム 電流消費量1.5W 標準 (60mA/24VDC) 無負荷 周囲温度使用時:0～50°C 保管時:-20～70°C 湿度使用時:35～85% (結露しないこと) 保管時:10～90% (結露しないこと) Vib. 抵抗0.5G 電流設定可変抵抗器 (0.2～2A/相) を使用して選択 マイクロステップ1、1/4、1/16、1/32、2スイッチ LEDディスプレイを使用して選択EL+、EL-、ORG、EMG、SD、FAULT、PWR 保護機能ブリッジの電流検出抵抗に接続します。A.B = 2A 通信インターフェースモーションネット® 減衰モード混合、高速、低速
