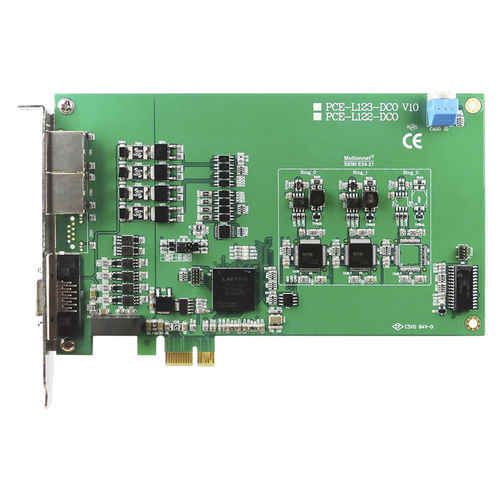

デジタルPCI通信カード PCE-L-DCO series

PCE-L122-DCOは、Motionnetと呼ばれる高速リアルタイムネットワーク拡張機能を搭載した標準PCI Expressマスターコントロールカードです。Motionnetは、汎用性の高いオートメーション・アプリケーション向けに設計された新シリーズの通信システムです。このマスターは最大64x2=128のスレーブモジュールを接続することができます。スレーブモジュールには、モーションコントロール、デジタルI/O、雑多な機能の3つのカテゴリーがあります。PCE-L122-DCOはまた、高性能機能、オートコンペア・トリガー出力、FIFOラッチを提供します。これらの機能により、より高度なアプリケーションを大幅に強化します。 特徴 PCI Express x1対応 最大20Mbpsの転送速度20Mbpsの転送速度 2リングのモーションネット®マスター 最大128個のモーションネット®スレーブモジュールをサポート128個のMotionnet®スレーブモジュールをサポート RJ45電話ジャックとLED診断との●簡単なインストール 出力FIFO×2を比較します。 高速FIFO LATCH×4 汎用絶縁型I/Oです。4 DI、4 DO ユニークなIDを持つハードウェアIC モーションネット リングの数: 2 シリアルインターフェース。変圧器の分離との半二重 RS-485 ケーブルの種類。CAT5 UTP/STPイーサネットケーブル サージ保護。10KV 伝送速度：2.5Mbps、5Mbps、10Mbps、20Mbps データフロー制御自動 通信距離最大100M（20Mbps/32スレーブモジュール 通信スレーブモジュール数：2リング、最大128スレーブ（1リング64スレーブ128スレーブ(1リング64スレーブ) 絶縁型デジタル入力です。IN×4、NPNタイプ 絶縁型デジタル出力です。OUT×4、NPNタイプ ユニークID：ハードウェアIC インクリメンタルエンコーダ入力：±EA×2、±EB×2 位置比較出力。CMP x 2 ポジションラッチ入力LTC×4、1024点/ch. 一般的な バスタイプ1レーン2.5Gb/s PCI Express 消費電力。 3.3VDC at 430mA、12VDC at 55mA典型的な 働く温度。0 から 60°C
