4軸動作制御装置 106-M304T series
2軸イーサネットデジタル

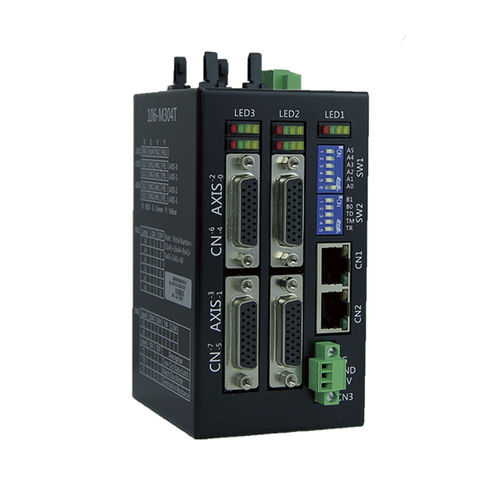

4軸動作制御装置 - 106-M304T series - Taiwan Pulse Motion - 2軸 / イーサネット / デジタル
4軸動作制御装置 - 106-M304T series - Taiwan Pulse Motion - 2軸 / イーサネット / デジタル
お気に入りに追加する
商品比較に追加する


特徴

軸の数
4軸, 2軸
シグナル
イーサネット, デジタル, RS-485
オプションと付属品
プログラム可能
製品用途
機械用, 測定用, 工作機械, 3Dモーション, トリガー

詳細

106-M304Tは、4軸モーションコントローラモーションネット® スレーブモジュールです。 4軸モーションコントロールは、2~4軸のリニア補間、2軸円形補間、および速度連続性による連続補間を提供します。 これは、異なる機械設計のための13のホーミングモードを提供します。 また、オンザフライ画像取得などの他のアプリケーションに適用する位置比較およびトリガ出力機能も提供します。 位置ラッチと割り込み機能により、ユーザーは工作機械の長さ測定などの他の用途で広く利用することができます。106-M304Tは、ALM、INP、ERCなどのサーボドライブ/モータ専用のデジタルI/Oインターフェース、ORG、PEL、EMGなどの機械専用のデジタルI/Oインターフェースを提供します。 これらの専用I/O信号は、ハードウェアを介して機能を保証するため、ソフトウェアの負荷を軽減します。 ●4軸モーションコントローラMotionnet® スレーブモジュール ●寸法:L-120 x W-64 x H-80mm ●最大6.5MHz、4軸パルス出力レート ●インクリメンタルエンコーダ用28ビットカウンタ ●リニア、円形、連続補間 ● プログラム可能な加速度と減速時間 ● TカーブSカーブ速度プロファイルサポート ●オンザフライで速度/位置変更 ●位置比較とトリガ出力 ●出力FIFO x 2を比較 ●複数のモーションコントロールモジュール で同時に開始/停止 ●RJ45電話ジャックとLED診断 Motionnet® 通信で簡単な取り付けコントローラモーションネット® スレーブモーションコントローラ ASIC シリアルインタフェーストランス絶縁付き半二重 RS-485 ケーブル タイプCAT5 UTP/STP イーサネットケーブル サージ保護10KV 伝送速度2.5Mbps、5Mbps、10Mbpsおよび20Mbpsの

---

カタログ
