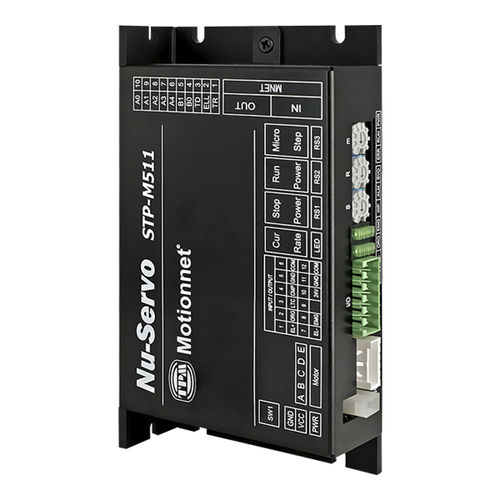

単軸動作制御装置 STP-M511

ステッピングイーサネットRS-485

STP-M511 特徴 5相モーションネット®マイクロステップドライブ 低振動・低騒音 高い位置精度 走行電流、停止電流の調整が可能 選択可能なマイクロステップ 最大20Mbpsの転送速度20Mbpsの転送速度 RJ45電話ジャックとLED診断との●簡単なインストール 外形寸法.L-79 x W-140 x H-30mm モーションネット 通信コントローラ Motionnet®スレーブモーションコントローラASIC 変圧器の分離を用いるシリアル・インターフェイス RS-485 ケーブルタイプ CAT5 UTP/STPイーサネットケーブル サージ保護10KV 伝送速度2.5Mbps、5Mbps、10Mbps、20Mbps マルチアクスドライブ最大32セット/リング 入出力入力信号 PEL,MEL,ORG,LTC,EMG I/O出力信号CMP 位置制御 インクリメンタルモード／アブソリュートモード データ範囲：28 ビット 原点復帰モード ORG、Z相、リミット 全13種 Win XP / 7 / 10用のソフトウェアモーションライブラリ(DLL) ドライブ 入力電圧 DC24Vまたは48V ドライブモデル5相 流れの運転 0.5~1.5A 最高/段階 駆動電流設定 RUN：ロータリスイッチにより0～F STOP：ロータリスイッチにより0～F ロータリースイッチによるマイクロステップ1,2,5,10,25,50,125,250,3,4,6,12,18,24,36,72 LED表示 EL+, EL-, ORG, EMG, INP, ALM, SVON, PWR, RUN, ERR, Current Rate 消費電流 3.1W 典型的な（130mA/24V）無負荷 使用中の周囲温度: 0~50 °C 保管中: -20~70 °C 使用中の湿気: 35~85% (非凝結) 保管中: 10~90% (非凝結) バイブリセット 0.5G
