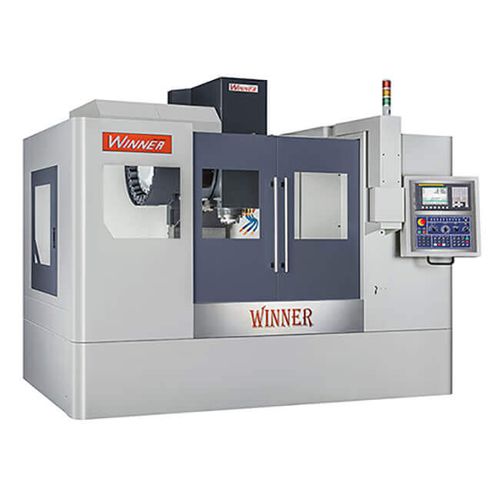

3軸マシニングセンタ VMC-E850-E1000縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 応用
- 激しい使用に耐える
- その他の特徴
- 高速, ダイレクトドライブ, 高剛性
- X軸移動距離
850 mm, 1,000 mm
(33.46 in, 39.37 in)- Y軸移動距離
560 mm, 600 mm
(22.05 in, 23.62 in)- Z軸移動距離
560 mm, 600 mm
(22.05 in, 23.62 in)- 回転速度
8,000 rpm, 12,000 rpm
(50,265 rad.min-1, 75,398 rad.min-1)- 出力
7.5 kW, 11 kW
(10.2 hp, 14.96 hp)- X軸の移動速度
36,000 mm/min
(24 in/s)- Y軸の移動速度
36,000 mm/min
(24 in/s)- Z軸の移動速度
30,000 mm/min
(20 in/s)- 最大テーブル積載量
600 kg
(1,323 lb)- 最大ツール重量
8 kg
(17.6 lb)- 総重量
5,800 kg, 6,800 kg
(12,786.81 lb, 14,991.43 lb)- 全長
306 cm
(120.5 in)- 全幅
310 cm
(122 in)
詳細
X/Y軸は、E型機用の頑丈なリニアウェイを採用し、Z軸は手作業で精密に研磨されたボックスウェイを採用し、X-Y軸のスムーズな動きを保証するだけでなく、Z軸加工とその作業ヘッドの移動中に、任意の剛性の配慮を失うことはありません。
中央のロッドはカウンターウェイトをガイドします。Z軸の高速送りや切削精度に振動の影響を与えません。
高剛性（ボールネジ）の採用により、高速加工でも確実な伝達を実現。
優れた剛性構造により、重切削加工における精度と長寿命を実現します。
テーブル
テーブルサイズ - mm - 1000x560 - 1150x560
Tスロット - mm - 18x5x100 - 18x5x100
移動距離
主軸端からテーブル面まで - mm - 120~680 - 120~660
スピンドル
ベルト式 - - ベルト式 - - ベルト式
フィード
X-Y-Zモーター（ファナック） - kw - 1.8/1.8/2.5 - 2.5/2.5/2.5
X-Y-Zモーター（三菱） - kw - 2/2/3 - 2/2/3
X-Y-Z 切削送り速度 - m/min - 10 - 10
ATCシステム
ATCタイプ - - アームタイプ - アームタイプ
工具最大径 - Ø(mm) - Ø100 - Ø100
工具最大長 - mm - 200 - 300
レールタイプ
レールタイプ - - 3軸ボックスウェイ - 3軸ボックスウェイ
寸法・その他
消費電力 - KVA - 15 - 15
必要空気圧 - kfg/CM² - 6-8 - 6-8
---
