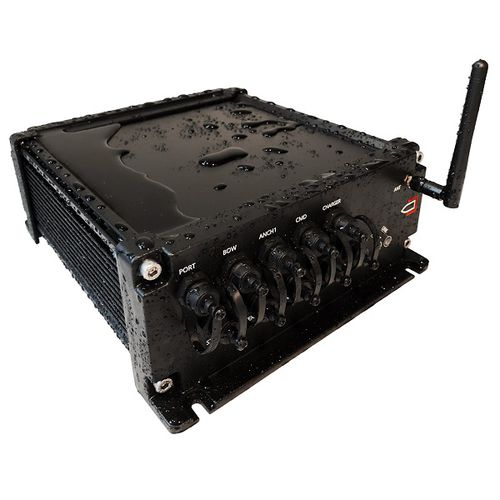

堅牢エンクロージャ AW series壁掛けフランジ付きモジュール式
お気に入りに追加する
商品比較に追加する
特徴
- 設置
- 壁掛け, フランジ付き
- 形状
- モジュール式
- 素材
- アルミ押出形材
- 応用
- 産業用, 屋外用, ネットワーク, 制御機, 電源用, ジャンクション ブロック用, 測定装置用, カメラ用
- 保護レベル
- 防水・防塵性能, 堅牢, IP68, EMI シールド
- その他の特徴
- 放熱器
- 幅
最少: 55 mm
(2.2 in)最大: 206 mm
(8.1 in)- 高さ
最少: 39 mm
(1.5 in)最大: 92 mm
(3.6 in)- 奥行き
最少: 65 mm
(2.56 in)最大: 310 mm
(12.2 in)
詳細
IP67の高い防水性とヒートシンクの放熱効果を兼ね備えたアルミケースです。
フランジ足付で壁付が容易です。
ボディーフレーム内部には差込溝が付いており、基板やシャーシをスライドさせ入れる事が出来ます。
屋外用LED電源装置、データロガー、コントロールボックス、屋外用通信機器などに適しています。
【ラインナップ】
全34サイズ
ノーマル型(Nタイプ)とシールド型(Eタイプ)が選択可能
色仕様：色仕様：メタリックグレー/シルバー(GS)、ブラック/シルバー(BS)、ブラック/ブラック(BB)、シルバー/シルバー(SS)の4タイプが選択可能
※シルバー/シルバー(SS)は、シールド型(Eタイプ)のみの色仕様となります。
【スペック・材質】
防水保護等級 : IP67 (水深1メートルで30分間水侵入が無い防水性）
使用温度範囲 : -40℃～＋105℃
主な材質：ボディーフレーム=アルミ押出材、フランジ付側板=アルミダイキャスト、防水ガスケット=シリコンゴム、取付ビス=ステンレス
【1mm単位でサイズ指定可能なフリーサイズ製作】
フリーサイズケース AWSシリーズは、AWシリーズと同構造で、奥行き(D寸法)が50～700mmまで1mm単位で指定可能です。
製作納期は、受注確認後実働2日目発送で対応しております。
